No circuito da Figura abaixo, considere que a chave ideal S1 esteve aberta durante muito tempo, até que ela é fechada no instante t = 0.
Dessa forma, qual gráfico descreve o comportamento da corrente elétrica i2 (t) no resistor R2 do circuito em questão?
Na Figura abaixo, está representado o diagrama esquemático de um circuito empregando dois transformadores e uma fonte de tensão vS(t) = 120 sen(ωt), expressa em volts. Considerando-se os transformadores ideais, haverá uma corrente elétrica i2 (t) = A2 sen(ωt) no resistor R2 .
Qual será, em amperes, a amplitude A2 da corrente elétrica i2 (t)?
Qual será, em amperes, a amplitude A2 da corrente elétrica i2 (t)?
No circuito ilustrado na Figura abaixo, são conhecidas apenas a tensão vS(t) = 50 cos(300t), expressa em volts, e a corrente iS(t) = 2,0 cos(300t – 30º ), expressa em amperes.
A partir dessas informações, qual será a potência média, em watts, dissipada pela resistência de carga RL, quando o circuito acima estiver operando em regime permanente?
A partir dessas informações, qual será a potência média, em watts, dissipada pela resistência de carga RL, quando o circuito acima estiver operando em regime permanente?

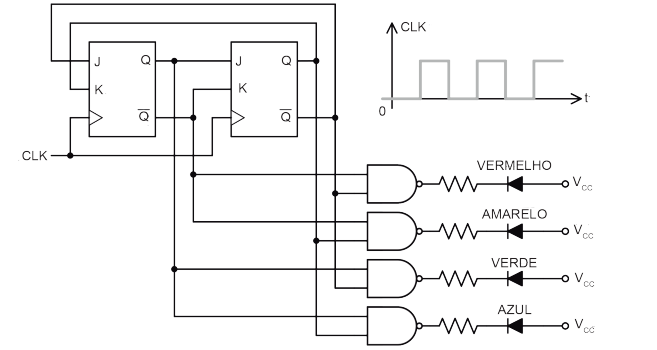

O circuito digital sequencial mostrado na Figura abaixo tem como objetivo controlar a sequência periódica de acendimento de um conjunto de LEDs coloridos, de modo que apenas um LED acenderá em cada período do sinal de relógio CLK, a partir do instante t = 0.
Considerando-se que todos os flip-flops do circuito estão no estado Q = 0 no instante inicial t = 0, qual será a sequência periódica de acendimento dos LEDs para t > 0?
Considerando-se que todos os flip-flops do circuito estão no estado Q = 0 no instante inicial t = 0, qual será a sequência periódica de acendimento dos LEDs para t > 0?
Em sistemas de geração de energia solar, são comumente empregados conversores CC-CC do tipo boost para elevar a tensão entregue pelo painel solar. Considerando-se que a fonte VDC representa a tensão entregue pelo painel solar e que RL é a carga alimentada pela energia gerada pelo sistema, o circuito do conversor boost está representado no seguinte diagrama esquemático:
