A Figura abaixo mostra um dispositivo de proteção utilizado em circuitos primários de redes aéreas.



Esse dispositivo é conhecido como

A energia elétrica consumida em baixa tensão por uma indústria é fornecida por um transformador próprio conectado à rede primária da empresa distribuidora de energia. As tensões nominais fase-fase do transformador são 13,8 kV/220 V, e o comprimento da linha principal é de 50 m.

De acordo com essas informações e com as normas vigentes, o valor, em volts, da mínima tensão admissível entre fases em qualquer ponto da instalação da indústria, em regime permanente, é

Um retificador trifásico a tiristor é utilizado para alimentar uma carga puramente resistiva. O valor eficaz da tensão fase-fase da rede elétrica é igual a 220 V.

Desprezando-se o efeito da reatância de comutação e considerando-se os tiristores ideais, quando o ângulo de disparo dos tiristores for igual a zero, o valor médio aproximado, em volts, da tensão na carga será de

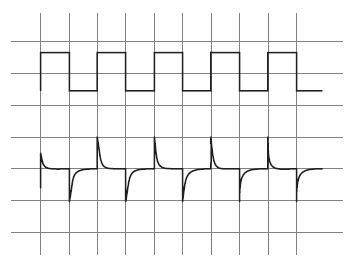

A Figura acima mostra a tela de um osciloscópio onde, na parte superior, aparece o sinal de tensão de uma onda quadrada que é aplicada na entrada de um circuito RC.
Na parte inferior da Figura, mede-se o sinal de tensão correspondente à saída desse mesmo circuito.

Analisando os sinais, conclui-se que esse circuito RC se comporta como um

A Figura acima mostra a tela de um osciloscópio onde, na parte superior, aparece o sinal de tensão de uma onda quadrada que é aplicada na entrada de um circuito RC.
Na parte inferior da Figura, mede-se o sinal de tensão correspondente à saída desse mesmo circuito.

O experimento com o circuito RC que resultou nas formas de onda da Figura acima possui as seguintes características:

• o circuito é composto por um resistor de 100 Ω e um capacitor de capacitância C desconhecida;
• a frequência angular da onda quadrada de entrada é de 100π rad/s;
• a metade do período do sinal da onda quadrada de entrada é exatamente igual a cinco constantes de tempo desse circuito RC.

Com base nas informações dadas, qual o valor, em μ F, da capacitância C?
