Em um sistema de controle de processos, os transmissores são equipamentos destinados a medir a variável do processo e a transmitir a informação para outros equipamentos receptores. Os sinais transmitidos podem apresentar características elétricas, hidráulicas, pneumáticas ou eletrônicas. Os sinais eletrônicos são padrões conhecidos como 4 a 20 mA, 10 a 50 mA e 1 a 5 V, dependendo do fabricante do equipamento.
Ao longo do tempo, a comunicação evoluiu do padrão analógico 4 a 20 mA para uma comunicação com padrão digital. O primeiro passo nesse sentido foi a utilização do protocolo HART (Highway Addressable Remote Transducer), um protocolo mestre escravo com taxa de transmissão de 1200 BPS, usando modulação FSK (Frequency Shift Keying), que é sobreposto ao sinal 4 a 20 mA.

Nesse contexto, em relação ao protocolo HART, observa-se que

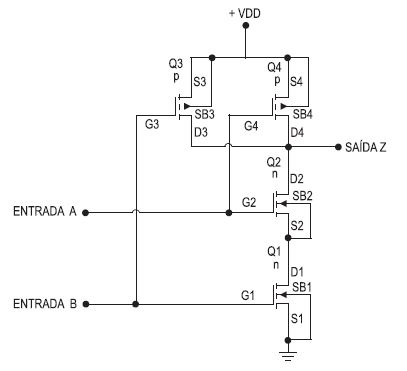

O circuito abaixo representa uma porta lógica com duas entradas A e B e uma saída Z. São usados quatro transistores de efeito de campo tipo MOSFET (Metal Oxide Semicondutor Field Effect Transistor), sendo dois de canal n (Q1 e Q2) e dois de canal p (Q3 e Q4), encapsulados em um mesmo circuito integrado da família CMOS (Complementary Metal Oxide Semiconductor). Para cada transistor, S representa o terminal fonte, D o dreno, G a porta e SB o substrato.



Após análise do circuito, verifica-se que ele representa a porta lógica

O circuito integrado (CI) apresentado abaixo tem 14 pinos e pertence à família TTL. É composto de quatro portas NAND, com as quais foi montado um circuito lógico, cujas ligações entre os pinos também se encontram indicadas junto ao diagrama do CI.



Sabendo-se que as entradas do circuito lógico são A, B, C, e D e a saída é S, qual é a função representada na saída do circuito?

No controle de processos industriais em malha aberta, um sinal de controle aguarda que, ao final de certo tempo, a variável controlada chegue a um determinado valor. O sistema opera sem que nenhuma ação de controle seja realizada, isto é, as informações sobre a evolução do processo não são usadas para determinar o sinal de controle a ser aplicado em um dado instante. Por outro lado, no controle em malha fechada, usa-se realimentação da saída para entrada. Para torná-lo mais preciso, o sinal de saída é comparado a uma referência (set point), e o erro entre esses dois sinais é usado para compor o sinal de controle que será aplicado ao processo, corrigindo o erro entre a saída e a referência.

Nesse sentido, observa-se que

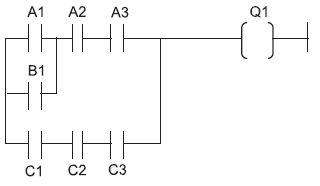

O diagrama abaixo é um Ladder representando uma linguagem de programação gráfica, que trata da lógica de contatos, e é muito usada na programação de CLP.

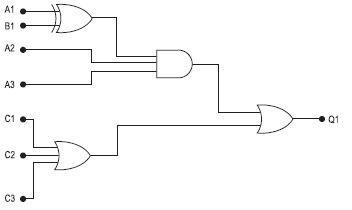

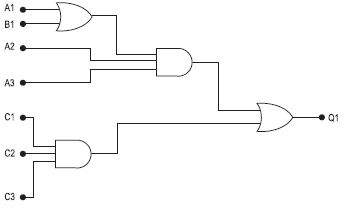

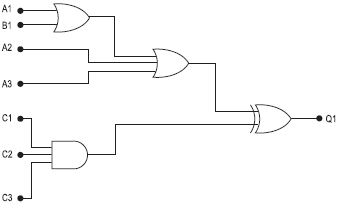

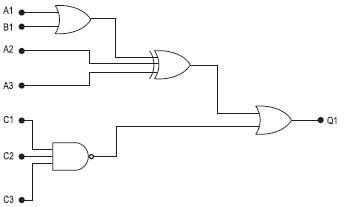

Qual é o circuito lógico que representa a função booleana, equivalente ao Diagrama Ladder mostrado acima?
