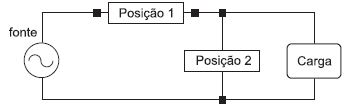

Deseja-se medir os valores eficazes da tensão e da corrente fornecidas a uma carga monofásica. Na Figura abaixo, é apresentado o diagrama esquemático das ligações e posições dos medidores que serão utilizados.
De acordo com a Figura acima, os medidores mais indicados para realizar essas medidas, nas posições 1 e 2, respectivamente, são:
Concurso:
Petrobras
Disciplina:
Engenharia Elétrica
Uma carga resistiva trifásica e balanceada, conectada em triângulo e alimentada por uma tensão trifásica equilibrada, consome uma potência ativa PΔ. Se essa mesma carga for conectada em estrela e alimentada pelo mesmo sistema, ela consumirá uma potência PY.
Sendo assim, o valor da relação PY/PΔ é
Sendo assim, o valor da relação PY/PΔ é
Concurso:
Petrobras
Disciplina:
Engenharia Elétrica
A corrente de uma carga pode ser descrita matematicamente, em função do tempo, por i(t) = I mcos( ωt + Φ), em que w é a frequência angular.
Considerando-se o valor eficaz da função, a notação fasorial dessa corrente é
Considerando-se o valor eficaz da função, a notação fasorial dessa corrente é
Concurso:
Petrobras
Disciplina:
Engenharia Elétrica
Considere as impedâncias complexas:
Z1 = j80 ; Z2 = 50 √3 - j30.
O valor, em módulo, da impedância Z3 que atende à equação Z1 + Z2 + Z3 = 0 é de
Z1 = j80 ; Z2 = 50 √3 - j30.
O valor, em módulo, da impedância Z3 que atende à equação Z1 + Z2 + Z3 = 0 é de
Concurso:
Petrobras
Disciplina:
Engenharia Elétrica

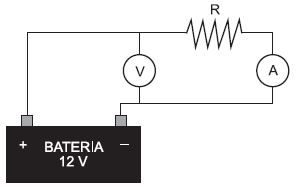

Para medir a resistência interna de uma bateria de 12 V, foi montado o esquema de ensaio mostrado na Figura abaixo, utilizando-se um voltímetro, um amperímetro e uma carga resistiva R.
Considerando-se que a corrente medida no amperímetro foi de 5 A, e a tensão medida no voltímetro foi de 11 V, a resistência interna da bateria, em Ω, é de
