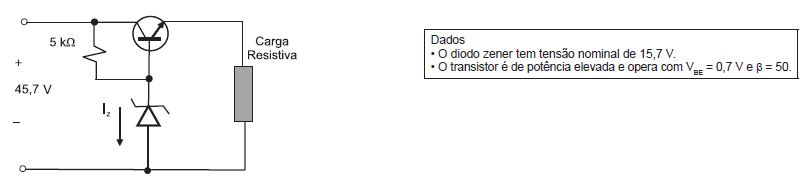

Considerando-se que a carga resistiva dissipa uma potência de 600 mW, qual o valor, em mA, da corrente I _Z no diodo zener?

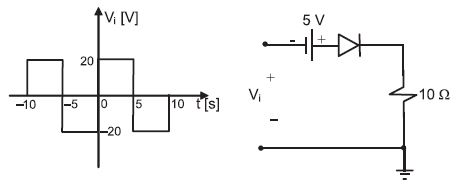

A Figura abaixo mostra um circuito eletrônico, composto de um diodo de junção considerado ideal, que alimenta uma carga resistiva de 10Ω.

Aplicando-se na entrada V_i a onda quadrada periódica mostrada na Figura, o valor da potência média, em W, dissipada na carga resistiva de 10Ω, é

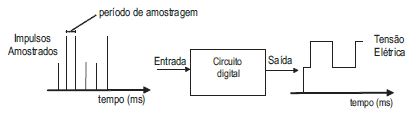

O circuito eletrônico e digital que opera a forma de onda da entrada para gerar a forma de onda da saída, de acordo com o que está exposto na Figura acima, é conhecido como

A Figura abaixo mostra um circuito eletrônico.

Esse circuito é constituído de dois amplificadores operacionais considerados ideais, sendo que esse tipo de configuração ilustrado é usado na implementação de compensadores avanço/atraso para controle de sistemas.

Considerando-se que as duas frequências são definidas como:  , qual é a expressão da função de transferência ?
