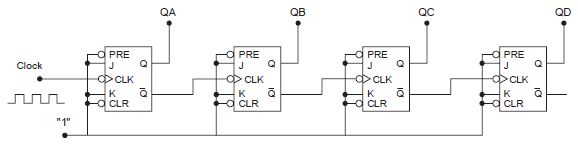

Considere os flip-flops JK do circuito abaixo, inicialmente com as saídas QA QB QC QD = 1 1 1 0, respectivamente.



Dados:
PRE - entrada de PRESET, ativa em nível lógico 0.
CLR - entrada de CLEAR, ativa em nível lógico 0.
CLK - entrada de CLOCK, sensível a bordo de descida.

Após 3 pulsos de Clock na entrada, as saídas QA, QB, QC e QD serão, respectivamente,

A expressão  pode ser implementada utilizando-se somente duas portas NAND. O circuito lógico que apresenta esta solução está representado em

Deseja-se calcular o tráfego, em Erlangs (Erl), de uma linha telefônica num setor de uma empresa. Para tal, tem-se o número de chamadas e a duração destas na hora de maior movimento (HMM):

- 3 chamadas originadas de 2 minutos cada.
- 2 chamadas recebidas de 3 minutos cada.
- 3 chamadas recebidas de 1 minuto cada.

Está correto afirmar que o tráfego desta linha, em Erl, é

Considere as afirmativas sobre sinalização acústica em telefonia.

I. Os tons de chamada e de ocupado utilizam frequência de 425 Hz, mas diferenciam-se pela cadência com que os tons são emitidos.
II. Corrente de toque é o nome do sinal emitido para avisar o assinante que há uma chamada para ele. Este sinal possui frequência de 25 Hz e tensão de 75 Vrms.
III. O tom de discar é um sinal contínuo de 1 kHz.

Está correto o que consta em

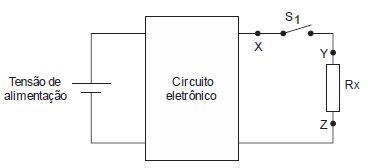

Considere o circuito e as afirmativas dadas a seguir:



I. Para a medição da tensão em Rx deve-se fechar a chave S1 e colocar as pontas de prova do multímetro nos pontos Y e Z.
II. Para a medição da corrente em Rx deve-se fechar a chave S1 e colocar as pontas de prova do multímetro nos pontos X e Z.
III. Para a medição da resistência de Rx deve-se abrir a chave S1 e colocar as pontas de prova do multímetro nos pontos Y e Z.

Está correto o que consta em
