Instruções: Para responder às questões de números 63 e 64 considere as informações abaixo.

Na execução de uma parede, que faz uso de tijolos cerâmicos leves (furados) e não estruturais, de dimensões 11,5 × 14 × 24 cm, foi utilizada uma argamassa de assentamento de cimento, cal e areia. A parede é externa, de dimensões 6,0 m de comprimento por 3,0 m de altura, sustentada por uma viga baldrame sob todo o seu comprimento e ladeada por dois pilares em suas extremidades, que lançam suas cargas sobre sapatas de 1 m² cada uma. Após executada a alvenaria, a parede receberá revestimento argamassado e estará sujeita às seguintes cargas: peso próprio; cargas acidentais de baixo índice de ventos; carga ocasional devido à capilaridade de água proveniente das intempéries; e cargas acidentais de um baixo fluxo de pessoas que, ocasionalmente, encostarão na parede. O terreno onde se apoia a parede é estável, de alto índice de resistência à compressão.

Instruções: Para responder às questões de números 63 e 64 considere as informações abaixo.

Na execução de uma parede, que faz uso de tijolos cerâmicos leves (furados) e não estruturais, de dimensões 11,5 × 14 × 24 cm, foi utilizada uma argamassa de assentamento de cimento, cal e areia. A parede é externa, de dimensões 6,0 m de comprimento por 3,0 m de altura, sustentada por uma viga baldrame sob todo o seu comprimento e ladeada por dois pilares em suas extremidades, que lançam suas cargas sobre sapatas de 1 m² cada uma. Após executada a alvenaria, a parede receberá revestimento argamassado e estará sujeita às seguintes cargas: peso próprio; cargas acidentais de baixo índice de ventos; carga ocasional devido à capilaridade de água proveniente das intempéries; e cargas acidentais de um baixo fluxo de pessoas que, ocasionalmente, encostarão na parede. O terreno onde se apoia a parede é estável, de alto índice de resistência à compressão.

Instruções: Para responder às questões de números 59 a 62 considere os dados e a figura abaixo.

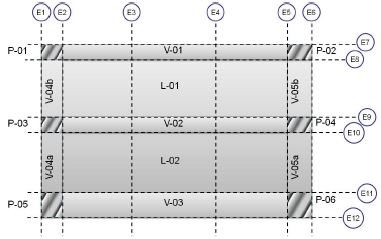

O desenho representa um esquema estrutural de um conjunto de peças vistas em planta. Todas devem ser executadas em concreto armado, para atender às normas brasileiras. Sobre essas peças incidirá, pelo menos, uma carga útil e constante de 10 kN/m² ou de 2 kN/m, conforme a geometria e aplicação de cada peça, além das cargas permanentes. As peças com índice “V” têm altura constante de 40 cm. As peças de índice “P” têm, pelo menos, seções iguais a 20 × 20 cm². As peças de índice “L” têm altura mínima de 15 cm. Os eixos intitulados E1 e E2, assim como os eixos E5 e E6, coincidem com as laterais das peças. O eixos E3 e E4 dividem as peças V-01 a V-03 e L-01 a L02 em três partes iguais, em relação ao comprimento medido na direção de E1 a E6, que é igual a 8 m. A largura do conjunto, medida de E7 a E12, é de 6 m. As peças formam um conjunto retangular de 6 × 8 m². Os eixos E7 a E12 estão posicionados nas faces de cada peça estrutural.

Instruções: Para responder às questões de números 59 a 62 considere os dados e a figura abaixo.

O desenho representa um esquema estrutural de um conjunto de peças vistas em planta. Todas devem ser executadas em concreto armado, para atender às normas brasileiras. Sobre essas peças incidirá, pelo menos, uma carga útil e constante de 10 kN/m² ou de 2 kN/m, conforme a geometria e aplicação de cada peça, além das cargas permanentes. As peças com índice “V” têm altura constante de 40 cm. As peças de índice “P” têm, pelo menos, seções iguais a 20 × 20 cm². As peças de índice “L” têm altura mínima de 15 cm. Os eixos intitulados E1 e E2, assim como os eixos E5 e E6, coincidem com as laterais das peças. O eixos E3 e E4 dividem as peças V-01 a V-03 e L-01 a L02 em três partes iguais, em relação ao comprimento medido na direção de E1 a E6, que é igual a 8 m. A largura do conjunto, medida de E7 a E12, é de 6 m. As peças formam um conjunto retangular de 6 × 8 m². Os eixos E7 a E12 estão posicionados nas faces de cada peça estrutural.
