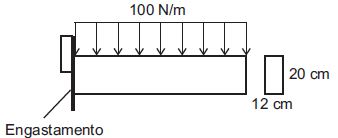

Uma viga de 2 metros de comprimento encontra-se engastada em uma de suas extremidades, como ilustrado acima. Sabendo que a viga foi construída em aço SAE 1045, a sua seção transversal tem dimensões tem 12 x 20 cm e a viga está submetida a um carregamento uniformemente distribuído de 100 N/m ao longo de todo o seu comprimento, a tensão de tração a que essa viga está submetida no ponto de engastamento é de

O micrômetro para medições entre 0 e 1" foi utilizado para medir o comprimento de uma peça cilíndrica, conforme ilustrado na figura acima. Sabendo que esse micrômetro tem resolução de 1/1000 da polegada, qual a leitura indicada?

Duas polias são acopladas em um eixo de diâmetro igual a 20 mm e que gira a 600 rpm, conforme figura acima. Sabendo que o material do eixo é o aço SAE 1030, as polias distam 500 mm entre si, a polia A tem diâmetro igual a 200 mm e a polia B tem diâmetro igual a 400 mm, a tensão cisalhante no eixo é de

Um técnico precisa determinar o melhor ponto para aplicar uma carga normal de compressão sobre um perfil de aço SAE 1045 com 200 mm de comprimento. A partir da figura acima, qual a distância entre esse melhor ponto e a base b da seção?
