A NBR 14039:2005 estabelece um sistema para o projeto e execução de instalações elétricas de média tensão, com tensão nominal de 1,0 kV a 36,2 kV, à frequência industrial, a fim de garantir segurança e continuidade de serviço. A esse respeito, analise as afirmativas abaixo.

I - Em uma subestação com capacidade instalada maior que 300 kVA, a proteção geral, na média tensão, deve ser realizada, exclusivamente, por meio de um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro).

II - As posições de fechado e aberto dos equipamentos de manobra de contatos não visíveis devem ser indicadas por meio de letras e cores, adotando-se a seguinte convenção: I - verde: contatos fechados e O - vermelho: contatos abertos.

III - Quando a subestação de transformação fizer parte integrante da edificação industrial, somente é permitido o emprego de transformadores a seco.

De acordo com a Norma, está correto APENAS o que se afirma em

De acordo com a NBR 5410, o uso de dispositivo Diferencial-Residual (DR) de alta sensibilidade, como proteção adicional, é obrigatório em

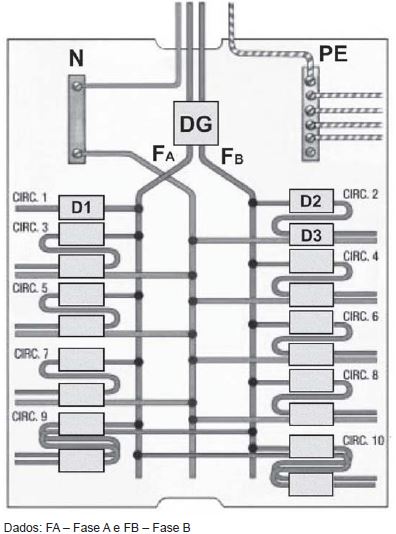

A figura acima mostra o desenho esquemático de um quadro de distribuição, de acordo com os dispositivos de proteção instalados. Os indicados por DG, D1, D2 e D3 são, respectivamente,

A NBR 5410 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. A esse respeito, analise as afirmativas abaixo.

I – A NBR 5410 não se aplica às instalações elétricas de canteiros de obra, feiras e exposições.

II – O valor máximo da corrente diferencial-residual nominal de atuação de um dispositivo DR não deve ser inferior a 30 mA.

III – Para permitir que os condutores possam ser instalados e retirados com facilidade, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, havendo três ou mais condutores ou cabos, não deve ser superior a 40%.

Está correto o que se afirma em

A designação utilizada para indicar o grau de proteção dos paineis elétricos é formada pelas letras IP, seguidas de dois algarismos. O primeiro algarismo indica o grau de proteção proporcionado pelo invólucro às pessoas e também às partes do interior dos paineis contra objetos sólidos. O segundo algarismo indica o grau de proteção proporcionado pelo invólucro contra efeitos prejudiciais da penetração. Assim, o painel com o grau de proteção IP65 é
