Em relação ao ohmímetro, analise as afirmações abaixo.

I - Deve ser utilizado em série ao componente cuja resistência se deseja medir.
II - Deve ser utilizado em paralelo ao componente cuja resistência se deseja medir.
III - O componente que está sendo medido deve estar obrigatoriamente ligado ao restante do circuito.
IV - Utiliza correntes de baixo valor (µA-mA), de modo a minimizar a potência dissipada na resistência medida, enquanto a corrente aplicada depende da escala utilizada.

Está correto APENAS o que se afirma em

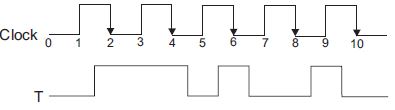

O diagrama de tempos abaixo mostra o clock e a variação da entrada de um FLIP-FLOP tipo T mestre-escravo, acionado na transição de descida do clock.



Em relação à saída Q não invertida do FLIP-FLOP, analise as afirmações a seguir.

I - A saída acompanhará o nível lógico da entrada T.
II - Se Q=0 no instante inicial, então Q=1 entre 2 e 4 segundos.
III - Se Q=0 no instante inicial, então Q=0 acima de 9 segundos.
IV - Se Q=1 no instante inicial, então Q=0 acima de 6 segundos.

Está correto APENAS o que se afirma em

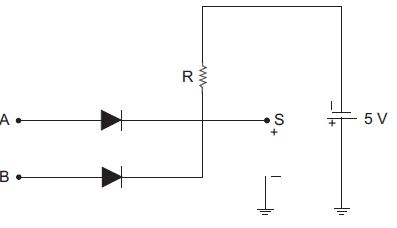

Considerando-se 5V como nível lógico 1 e os diodos ideais, o circuito acima implementa uma porta

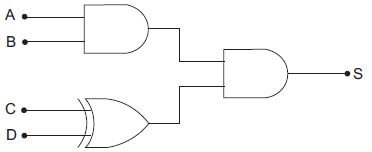

A expressão booleana que corresponde ao circuito acima é

A expressão booleana mais simples corresponde à expressão , é
