O transistor NPN da figura acima está polarizado e operando na região ativa. Nessas condições, o transistor opera com ß = 50 e V_BE = 0,6 V. Com base nos dados do circuito, o valor aproximado da corrente I_B, em µA, é

A figura acima mostra a configuração de um circuito, em malha fechada, usando um amplificador operacional considerado ideal. A função de transferência desse amplificador é dada pela expressão . Os valores de p e z são, respectivamente,

A figura acima mostra o que ocorre na tela de um osciloscópio, onde o gráfico de duas senoides de mesma amplitude e mesmo período (T) é traçado. As senoides estão defasadas de um ângulo F, cujo valor absoluto está compreendido entre 0 e ^p/₂ . Medindo-se em t = t o primeiro ponto de interseção das duas curvas, a relação ^t/_T é dada pela expressão

Dado: tg^-1(x) = arctg(x)

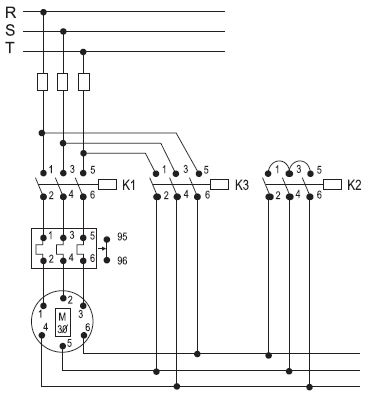

A respeito da partida de motores usando a chave estrela-triângulo, cujo diagrama de força é apresentado na figura acima, considere as afirmativas a seguir.

I - No instante da partida do motor, somente as chaves contatoras K1 e K3 são energizadas.
II - Após chaveamento da ligação estrela para triângulo, somente as chaves contatoras K1 e K2 estarão energizadas.
III - No regime permanente de operação, somente as chaves contatoras K1 e K3 estarão energizadas.

Está correto APENAS o que se afirma em
