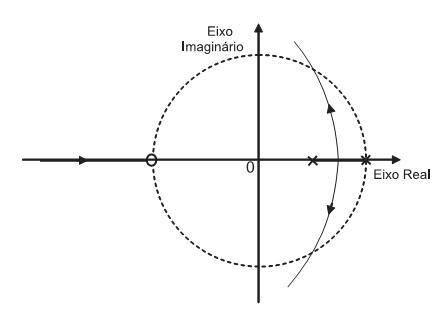

O modelo discreto de um sistema, em malha aberta, é representado pela função de transferência G(z) = K(z +1) / z2 -1,5z + 0,5. A figura acima mostra o esboço do lugar das raízes, no plano Z, para esse sistema, em malha fechada, com realimentação de saída e com o ganho variando no intervalo 0 ≤ k < + ∞ . O circulo unitário está traçado com linha pontilhada. O valor do ganho K, para que o sistema em malha fechada esteja no limiar da instabilidade, é

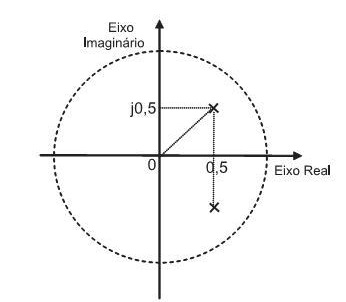

Um sistema discreto de 2ª ordem é composto por dois polos complexos, conjugados, que estão representados no diagrama de polos e zeros da figura acima. O círculo unitário está traçado com linha pontilhada. A resposta ao impulso desse sistema gera um sinal, discreto, senoidal amortecido e que oscila na frequência de 25π rad/s. Nessas condições, o período de amostragem, em ms, usado na discretização desse sistema, é

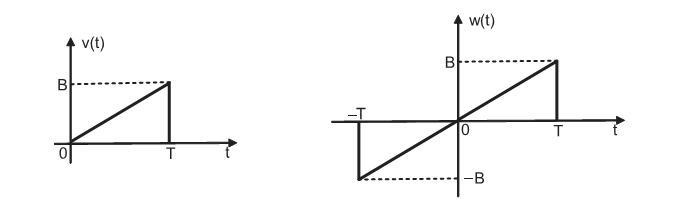

A figura acima mostra dois sinais, na forma de pulsos limitados no tempo. Considere que a transformada de Fourier de v(t) é dada pela expressão, na forma polar,
. Com base nas propriedades da transformada de Fourier e considerando as semelhanças e simetrias entre os dois pulsos, a expressão da transformada de w(t) é

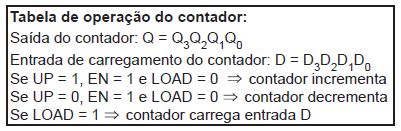

Considere um contador binário de 4 bits, cujas tabelas de operação e de ligações estão mostradas acima. O contador dispõe dos sinais LOAD (carregamento paralelo sincronizado pelo clock), CLR (clear síncrono) e EN (habilitador de contagem a cada clock), todos ativados em nível alto, além do sinal UP, que define a direção de contagem. Sabendo-se que a habilitação de LOAD tem prioridade sobre a habilitação de contagem, o número de estados da sequência permanente implementada é
Considere as seguintes distribuições:
IBGE. Pesquisa Perfi l dos Municípios Brasileiros, 2009. (Dados adaptados)
Sabe-se que 1% dos municípios com mais de 100.000 habitantes não possuem unidades de ensino superior, estádios ou ginásios poliesportivos, nem cinema. Nessa faixa de população, o número de municípios que possuem as três características, é, aproximadamente,
