Considere um circuito trifásico, com sequência de fase ABC, alimentando uma carga resistiva de valor R por fase ligadas em delta, solicitando uma potência ativa P da rede. Supondo que as mesmas resistências de valor R sejam conectadas em estrela, o valor da potência ativa consumida da rede será igual a

Um transformador trifásico de distribuição de 150 kVA, 13.800 / 220 V foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:

Ensaio a vazio (valores referidos ao lado de baixa):

• tensão de circuito aberto: 220 V
• corrente de circuito aberto = 22 A
• potência de circuito aberto = 400 W

Ensaio de curto-circuito (valores referidos ao lado de alta):

• tensão de curto-circuito: 400 V
• corrente de curto-circuito = 80 A
• potência de curto-circuito = 2.500 W

A partir dessas informações fornecidas, o valor aproximado, em ohms, da resistência equivalente dos enrolamentos, referida ao lado de baixa, é

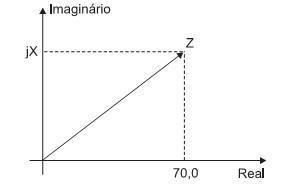

Um circuito RL em série, operando na frequência de 5 kHz, tem como parâmetros uma resistência R = 70 Ω e um indutor L = 3 mH. Esse circuito é representado pelo diagrama de impedância, mostrado na figura abaixo, cujos valores numéricos são aproximados em uma casa decimal.

O valor de X no diagrama, em Ω, é
