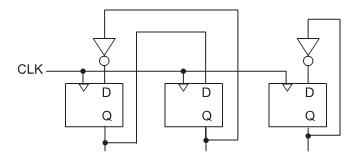

Considere que os flip-flops do circuito digital da figura acima começam zerados após a energização. O número de estados que se repetem indefinidamente na sequência permanente é

Na automação industrial, para a programação de Controladores Lógico Programáveis (CLP), representando graficamente o processamento dos sinais elétricos e do comando enviados a outros equipamentos industriais, uma possibilidade bastante empregada é o uso de linguagem de contato (LADDER).

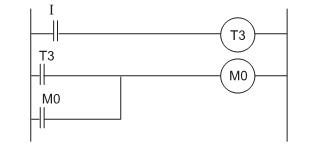

A figura acima apresenta uma pequena parte de um programa para CLP mais complexo. Nas condições ideais de funcionamento, o contato, normalmente aberto I, é energizado por uma botoeira, por cerca de 0,5 segundo. T3 é um temporizador associado a 3 segundos, e M0 é um motor. Considerando-se o diagrama e as informações acima, afirma-se que M0

Um determinado instrumento de medição industrial traz, em seu manual, como especificação técnica, que sua faixa de medida é de 130 °C a 430 °C. Com base nessa informação e de acordo com a terminologia técnica sobre o equipamento, conclui-se que o(a)

A moderna automação industrial utiliza amplamente Controladores Lógico Programáveis (CLP) em suas linhas de produções. Sobre as características básicas dos CLP, afirma-se que

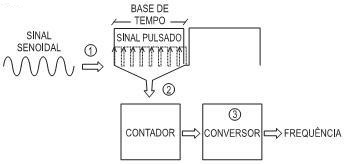

Para medir a frequência de um sinal senoidal, um técnico fez uso de um dos frequencímetros existentes em seu laboratório, no Brasil. Esse equipamento utiliza o sistema de contagem mostrado na figura acima, de acordo com os seguintes passos:

1 - o sinal senoidal é transformado num sinal pulsado de mesma frequência;
2 - esse sinal pulsado incrementa um contador durante um período determinado pela base de tempo;
3 - a saída do contador é convertida na frequência do sinal.

Sabendo, contudo, que a base de tempo do frequencímetro, apesar de periódica, apresentava um valor incorreto, o técnico testou o equipamento, medindo a frequência da rede elétrica (60Hz) e obtendo 75 Hz. Em seguida, mediu a frequência do sinal desejado e verificou a indicação de 120 Hz no frequencímetro. O verdadeiro valor da frequência do sinal, em Hz, é
