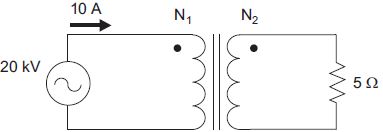

O transformador da figura acima é ideal, e N1 e N2 são os números de espiras dos respectivos enrolamentos. De acordo com as informações contidas na figura, o valor da relação N1/N2 é

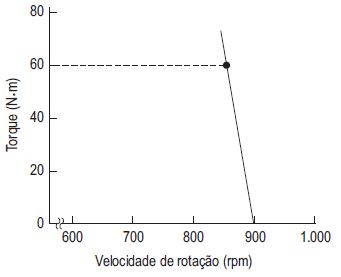

A figura acima mostra parte da curva Torque x Velocidade de um motor de indução. Na região apresentada no gráfico, a curva pode ser aproximada pela função Torque = - 4/3 n + 1.200 N. m, em que n é a velocidade de rotação do rotor em rpm.

Sabendo-se que esse motor é acoplado a uma carga cujo torque resistente é de 60 N. m, então, o valor percentual do escorregamento do rotor do motor é

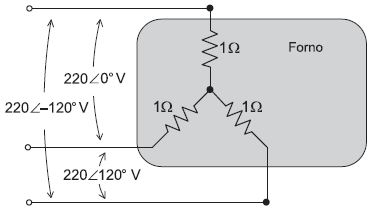

A fonte de calor de um forno elétrico industrial é proveniente de um banco trifásico de resistores de 1 Ω por fase, conforme indicado na figura acima. O forno opera oito horas por dia e é conectado à rede elétrica, cujo valor rms da tensão de linha é 220 V.

Considerando que o preço do kWh é de R$ 0,50, então, o custo diário de operação desse forno, em reais, é

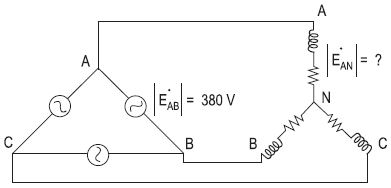

A figura acima mostra um circuito trifásico, composto por uma fonte de tensão simétrica em conexão delta e uma carga equilibrada em conexão estrela.

Sendo o módulo da tensão de fase da fonte de tensão igual a 380 V, o módulo da tensão de fase da carga, em volts, é igual a
