Considerando-se o esquema da instalação elétrica do corredor de um apartamento, apresentado na figura acima, verifica-se que

No circuito da figura acima, considere R_C = 2,5 kΩ, R_E = 4,3 kΩ e que o transistor Q₁ apresenta V_BE = 0,7 V e um parâmetro β muito elevado.

Dessa forma, a tensão entre o coletor do transistor Q₁ e o terminal de terra, em V, será

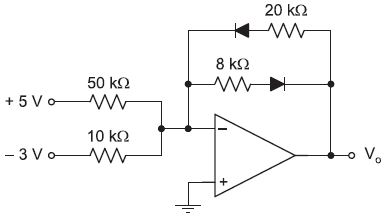

No circuito da figura acima, a queda de tensão em um diodo que esteja conduzindo corrente é de 0,7 V. Assim, o valor da tensão V₀ , em V, será

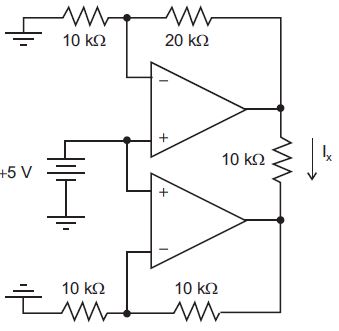

No circuito da figura acima, considerando-se os amplificadores operacionais ideais, o valor da corrente I _X será, em mA,

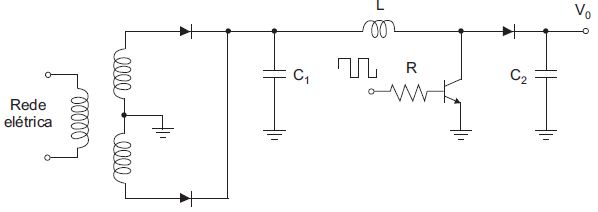

No circuito da figura acima, o sinal em onda quadrada aplicado ao circuito de base do transistor bipolar é grande o suficiente para fazer com que o transistor opere apenas em corte ou saturação.

Tal circuito é uma fonte
