CESGRANRIO - 2011 - Petrobras - Técnico de Manutenção Júnior - Mecânica
limpar filtros
Questões por página:
Em uma linha de transmissão de gás, o manômetro K1 indica uma pressão de 300 kPa, e o manômetro K2, uma pressão de 2 atm.
A diferença de pressão entre K1 e K2 no Sistema Internacional de Unidades e o sentido de escoamento do fluido são, respectivamente,

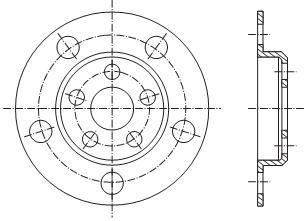

Um flange é representado por sua vista frontal e por uma vista em corte. Considerando o exposto, analise as afirmações abaixo.
I - A vista em corte está correta.
II - As dimensões dos furos da peça devem ser todas indicadas na vista frontal.
III - As dimensões dos círculos-base dos furos devem ser indicadas na vista em corte.
IV - As dimensões de profundidade são indicadas na vista em corte.
Está correto o que se afirma em

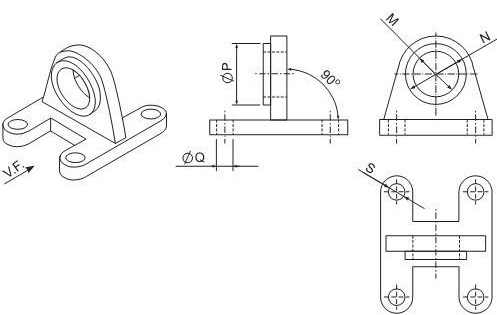

Sobre as cotas acima, analise as afirmações.
I - O diâmetro de um furo cilíndrico não pode ser representado pela cota Q na vista lateral, mas pela cota S, na vista superior.
II - A cota que indica o ângulo reto é desnecessária.
III - Deve-se usar a cota P, precedida pelo símbolo de diâmetro, em vez da cota N. Está correto o que se afirma em

Sobre as vistas acima, analise as afirmações.
I - Todas são necessárias para representar a peça.
II - A vista direita pode ser dispensada.
III - É necessária uma vista em corte do furo com rebaixo para representá-lo.
Está correto o que se afirma APENAS em

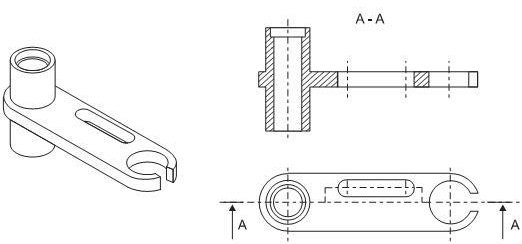

Sobre as vistas representadas acima, analise as afirmações.
I - Uma vista auxiliar é necessária para representar o rasgo em verdadeira grandeza.
II - A seção A-A é resultado de um corte composto.
III - A vista superior e a vista em corte são suficientes para representar a peça.
IV - Não é necessário o corte composto, pois as dimensões do rasgo na vista superior são evidentes.
Está correto o que se afirma em
