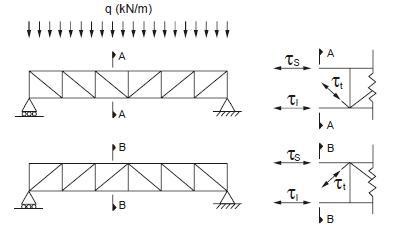

Considere que as duas vigas abaixo representadas foram construídas com treliças planas, sujeitas ao mesmo carregamento "q". Além disso, podem ser visualizados os respectivos cortes AA e BB, indicando as tensões que podem atuar nas barras superior (τs), inferior (τi) e transversal (τt).

Considere, ainda, que τ é positiva (+) se a força for de tração e negativa (-) se for de compressão.

Assim, de acordo com a disposição das barras de cada treliça e com o carregamento apresentado, a associação correta ocorre em:

Em uma reforma, o proprietário solicitou ao engenheiro que retirasse um dos quatro pilares (numerados de I a IV) que ajudava a sustentar a viga do andar térreo de um sobrado. Trata-se de uma viga externa, na frente do imóvel, sendo que todos os pilares que a sustentam têm dimensões mínimas 20 cm x 20 cm e não possuem continuidade para o andar superior. Todos os pilares são sustentados por sapatas isoladas, centralizadas ao eixo de cada pilar. A carga sobre a viga é considerada estática e uniforme.

De acordo com os dados apresentados, os gráficos de momento fletor, antes e depois da retirada do pilar, são corretamente representados, respectivamente, por

Um projeto de viga isostática, em concreto armado, receberá carga gravitacional estática, uniformemente distribuída, conforme diagrama de esforços abaixo representado. Uma outra figura representa um corte transversal passando pelo ponto médio do comprimento da viga, indicando a altura final de projeto da peça, sem recobrimento, e duas posições de barras de aço.

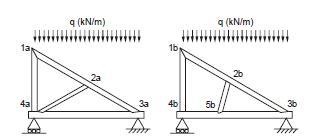

As figuras abaixo representam duas treliças de madeira que possuem as mesmas dimensões gerais, utilizam os mesmos tipos de materiais e estão sujeitas à mesma carga útil (q). O peso próprio deve ser desconsiderado.


Com base nos dados acima, é correto afirmar que

Uma técnica de construção de arcos em pedra ou concreto consiste em lançar uma corrente ou corda entre dois pontos que, sob ação da gravidade, forma uma curva, conforme a figura abaixo, que, devidamente medida e copiada para um gabarito, é caracterizada por fornecer a maior resistência possível e reduzir o consumo de material ao máximo.

Trata-se da curva
