O engenheiro de proteção de uma indústria ficou responsável pela escolha do dispositivo de proteção mais adequado para a instalação elétrica da indústria em questão. Esse engenheiro optou por escolher o dispositivo de proteção de sobrecorrente, dentre as opções disponíveis na tabela, que respeita a equação

t = 13.5 / I - 1 . k [ segundos]

Onde:

– t é o tempo de atuação do dispositivo de proteção;
– I é a corrente de sobrecarga ou de curto-circuito; e
– k é o fator de ajuste do dispositivo.

E:

Esse dispositivo será empregado na proteção do circuito de alimentação de um motor de indução monofásico, cuja corrente nominal é 136 [A]. Durante a partida do motor, a corrente pode assumir o valor de 1351 [A] durante o período de 100 [ms]. Assinale a alternativa que apresenta o(s) dispositivo(s) de proteção mais adequado(s) para essa instalação, considerando que não deve ocorrer atuação do dispositivo durante a partida do motor em questão.

Uma carga elétrica industrial monofásica, que pode ser modelada como uma carga de corrente constante, consome potência ativa de 40 [kW] com fator de potência 0,8 (indutivo) quando alimentada com tensão nominal de 1000 [V]. Essa carga deve ser conectada ao painel de distribuição da indústria que, por sua vez, deve ser conectado ao quadro de medição. A distância entre o painel de distribuição e o quadro de medição é de 100 [m] e os condutores utilizados para tal conexão podem ser escolhidos dentre as alternativas apresentadas na tabela.

Considerando que a máxima queda de tensão admissível seja 3 [%], assinale a alternativa que apresenta o(s) tipo(s) de condutor(es) que pode(m) ser utilizado(s) para essa conexão.

A curva de aquecimento de um condutor de cobre, retilíneo e uniforme é descrita pela equação



Onde:

– T_final é a temperatura do condutor, decorrido o tempo t de circulação de corrente I;
– T_inicial é a temperatura inicial do processo de aquecimento;
– R é a resistência elétrica do condutor;
– I é a corrente elétrica de circulação no condutor;
– α é o inverso da constante de tempo de aquecimento do condutor; e
– t é o instante de tempo.

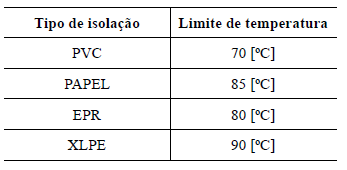

Esse condutor pode ser isolado por meio de qualquer um dos tipos de isolação apresentados na tabela.

Supondo que a resistência total do condutor utilizado seja 0,5 [Ω], que a temperatura inicial seja 20 [ºC] e que a corrente de carga em regime contínuo seja 11,5 [A], assinale a alternativa que apresenta corretamente o(s) tipo(s) de isolação mais adequado(s) para essa instalação.
