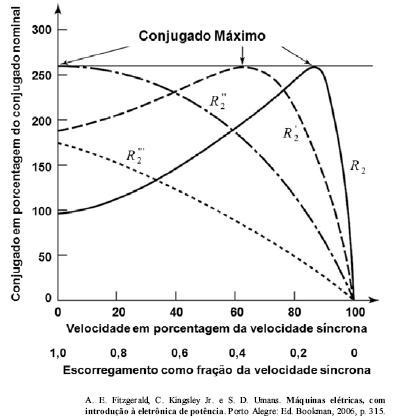

A figura acima ilustra a relação conjugado × velocidade de um motor de indução com rotor bobinado, cuja característica pode variar mediante a inserção de uma resistência externa ao circuito do rotor. Nessa figura, apresentam-se quatro curvas associadas a diferentes valores de resistências, identificados por
Nessa situação, é correto afirmar que as resistências estão relacionadas da forma
A tabela a seguir apresenta o resultado de medições elétricas realizadas em uma instalação industrial para identificar as componentes harmônicas presentes na corrente de alimentação de uma carga não linear.
A partir dessas informações, é correto afirmar que o valor da distorção harmônica total na corrente avaliada está entre

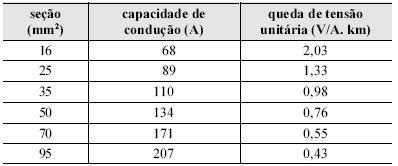

Um engenheiro eletricista deve dimensionar os condutores de um circuito terminal trifásico a quatro fios, com 380 V e 100 m de extensão, cuja corrente de projeto é igual a 76,8 A. Para isso, ele decidiu utilizar condutores de cobre, com isolação em PVC, instalados em eletroduto aparente de seção circular. Após consulta à norma NBR 5410/2005, ele verificou que os valores dos fatores de correção de temperatura e de agrupamento que devem ser utilizados são, respectivamente, 0,96 e 0,8. Considerando-se as características do referido circuito trifásico, apresentam-se, na tabela a seguir, para algumas seções de condutores de cobre, a capacidade de condução de corrente, segundo a referida norma, e a queda de tensão unitária, de acordo com valores típicos de fabricantes.
Com base nessas informações, assinale a opção correta a respeito do dimensionamento dos condutores da instalação em questão.
A tabela acima apresenta parâmetros relativos a dois transformadores trifásicos T1 e T2, conectados em paralelo para alimentar uma carga de 5kVA. A partir dessas informações, é correto afirmar que os valores da potência fornecida à carga pelos transformadores T1 e T2 são iguais, respectivamente, a

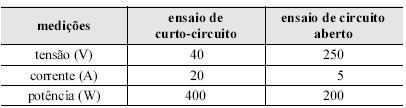

Para que fossem determinados os parâmetros do circuito equivalente de um transformador de 50 kVA, 2000:200 V, foram realizados ensaios de curto-circuito e de circuito aberto. No ensaio de curto-circuito, os instrumentos foram instalados no lado de alta tensão, deixando-se o lado de baixa tensão em curto-circuito. No ensaio de circuito aberto, os instrumentos foram instalados no lado de baixa tensão, deixando-se o lado de alta tensão em aberto. A tabela a seguir apresenta as medições realizadas nesses ensaios.
Considerando as informações acima, assinale a opção correta.
