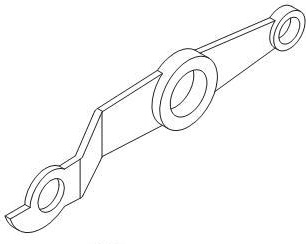

A Figura acima representa parte de uma alavanca de comando com batente de fim de curso em vista isométrica, no primeiro diedro.

A vista frontal e a vista lateral esquerda, no primeiro diedro, são representadas em:

Duas chapas são unidas a uma terceira por meio de um rebite, como mostra a Figura abaixo.

Se a força F é de 1,0 kN e a seção transversal do rebite é de 2,0 cm², a tensão de corte atuante no rebite, em MPa, vale.

A Figura abaixo mostra um diagrama tensão x deformação típico de um aço de baixo teor de carbono.

Considerando-se a forma da curva exibida na Figura, constata-se que esse material é:

O sistema de acionamento de um compressor é realizado por meio de correias conforme mostrado na Figura abaixo.

Nessa transmissão de movimento, a velocidade de rotação do motor de acionamento é ω_e, e a velocidade de rotação da manivela do mecanismo do compressor é ( ω_s ) A razão entre essas velocidades é ω_s/ω_e = r

Desprezando-se qualquer perda de energia nesse sistema e admitindo-se que a correia seja inextensível, a razão entre os torques de entrada e de saída T_e /T_s é:
