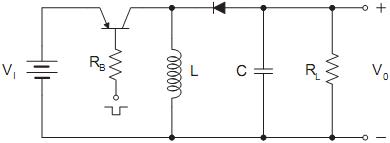

Na figura acima, é apresentado o circuito de um conversor CC-CC do tipo Buck-boost.
Sobre esse conversor, considere as afirmativas a seguir.

I - A tensão na saída V0 apresenta uma polaridade invertida em relação à tensão na entrada Vl do conversor.

II - O módulo da tensão na saída V0 será menor que o da tensão na entrada Vl, como ocorre em um conversor Buck, apenas quando o conversor Buck-boost estiver operando em modo descontínuo.

III - O módulo da tensão na saída V0 será maior que o da tensão na entrada Vl, como ocorre em um conversor Boost, apenas quando o conversor Buck-boost estiver operando em modo contínuo.

Está correto o que se afirma em

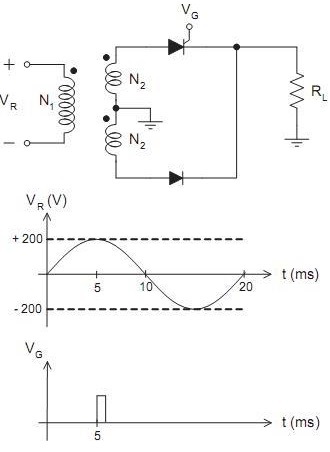

Na figura abaixo, é apresentado um retificador controlado a tiristor (SCR), alimentando uma carga resistiva RL= 20 Ω. Na mesma figura, são apresentadas as formas de onda da tensão senoidal VR no primário do transformador e do sinal VG aplicado ao gate do tiristor.


Sabendo-se que a razão de transformação do transformador é , a potência média, em watts, dissipada na carga RL será de

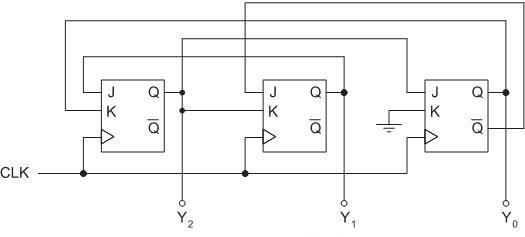

Na figura abaixo, é apresentado o diagrama esquemático de um circuito lógico sequencial constituído apenas por flip-flops JK, comandado por um sinal de clock (CLK) periódico.



Considerando-se que o circuito inicia sua operação a partir do estado Y2Y1Y0 = 000, sabe-se que o

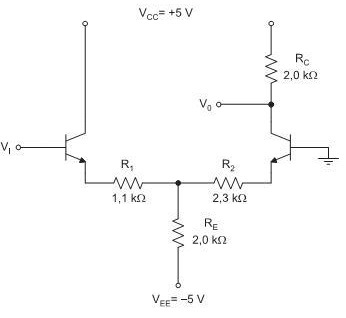

No circuito da figura acima, considere que ambos os transistores possuem um parâmetro ß muito elevado, de maneira que a corrente de base pode ser considerada desprezível em comparação com a corrente de coletor. Além disso, considere VBE= 0,7 V para ambos os transistores quando a junção base-emissor estiver diretamente polarizada.
Dessa forma, verifica-se que

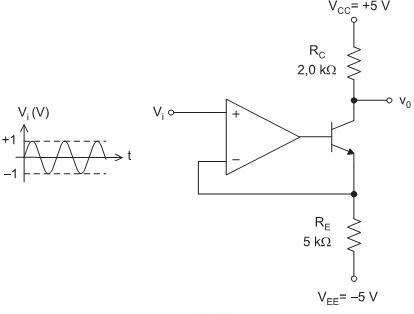

No circuito da figura abaixo, o amplificador operacional é ideal, e o transistor apresenta um parâmetro ß elevado o suficiente para que a corrente de base seja considerada desprezível em comparação com a corrente de coletor.

A partir do gráfico apresentado na figura com a forma de onda da tensão aplicada à entrada Vi do circuito, qual seria o gráfico da forma de onda da tensão na saída V0 ?
