CESGRANRIO - 2012 - Petrobras - Técnico de Inspeção de Equipamentos e Instalações Júnior
limpar filtros
Questões por página:

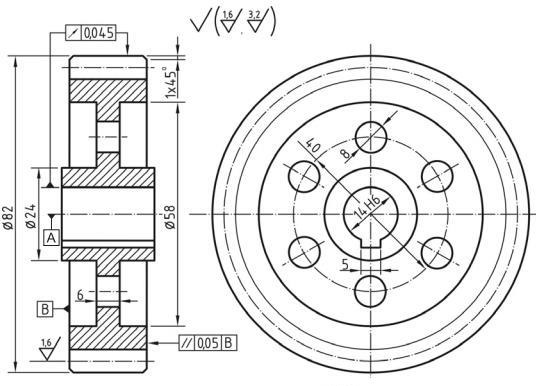

A figura apresenta o desenho de uma roda dentada. Na execução do desenho técnico, foram aplicadas normas que fornecem informações sobre tolerâncias geométricas, tolerâncias dimensionais e estado de superfície.


Com base nessas normas, considere as afirmações a seguir.

I - Todas as superfícies dos dentes da roda devem ter rugosidade Ra de 1,6 mm, segundo a NBR 8404:1984.

II - O batimento radial do diâmetro externo da roda não deve ser maior que 0,045 mm em qualquer plano, durante uma rotação completa em torno da linha de centro de A, de acordo com a NBR 6409:1997.

III - A dimensão máxima do furo do cubo da roda dentada deve ser igual a 14,000 mm, segundo a NBR 6158:1995.

IV - A face oposta deve manter 0,05 mm de paralelismo, em relação à superfície de referência B, como tolerância de orientação, de acordo com a NBR 6409:1997.

São corretas as afirmações

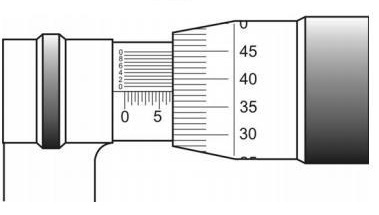

A figura apresenta um micrômetro com resolução 0,001 mm que mostra, igualmente em mm, o valor medido

A NBR 10067:1995 estabelece a posição relativa das vistas no primeiro e no terceiro diedros.

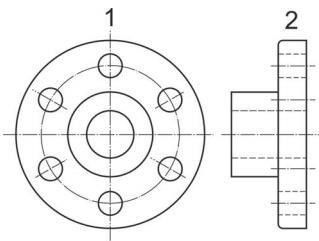

O flange mostrado na figura está representado nas vistas (1) e (2) que, segundo essa norma, são denominadas
A NBR 10067:1995 estabelece a posição relativa das vistas no primeiro diedro. A figura que representa a peça nas suas vistas frontal e superior no primeiro diedro, segundo essa norma, é
O Vocabulário Internacional de termos fundamentais e gerais de Metrologia (VIM) foi criado pelo INMETRO, através da Portaria nº 29 de 1995.
Segundo essa portaria o “Padrão, geralmente tendo a mais alta qualidade metrológica disponível em um dado local ou em uma dada organização, a partir do qual as medições lá executadas são derivadas”, é conhecido como padrão
