Existem diversos equipamentos para automação e gerenciamento de energia elétrica, cuja utilização depende de um bom sistema informatizado. Tudo isso, tendo vista, entre outros objetivos, manter a regularidade no fornecimento de energia elétrica. Um desses equipamentos, denominado nobreak, associado a geração de energia elétrica para circuitos preferenciais, visa a suprir a continuidade da energia elétrica no caso da falha no abastecimento da concessionária de energia. Todo esse aparato é supervisionado e controlado por sistemas inteligentes e demanda um alto valor em dinheiro para sua execução.
Dentre as cargas prioritárias que, por questões de segurança e continuidade do processo produtivo, devem fazer uso desses equipamentos estão:

A concessionária de energia cobrou de um consumidor o valor de R$ 100,00 relativo ao consumo de energia reativa de uma instalação cujo fator de potência apresenta o valor de 0,85. Esta instalação fica energizada 10 horas consecutivas por dia, durante 5 dias na semana em mês de 4 semanas. A tarifa de consumo da energia ativa é de 0,80 R$/kWh e a de consumo da energia reativa vale 25% do valor da energia ativa.
A potência elétrica ativa instantânea instalada em kW varia entre

O transformador acima apresenta secundário com relação 380/220V. A impedância Z instalada em seu secundário apresenta valor igual a 1.000 Ω, e esse valor corresponde à resistência R_B. A resistência de aterramento do equipamento, R_A, é de 20 Ω.

Caso ocorra uma falta fase-massa no equipamento que está sendo alimentado pelo transformador, a tensão U_B, em volts, apresenta valor entre

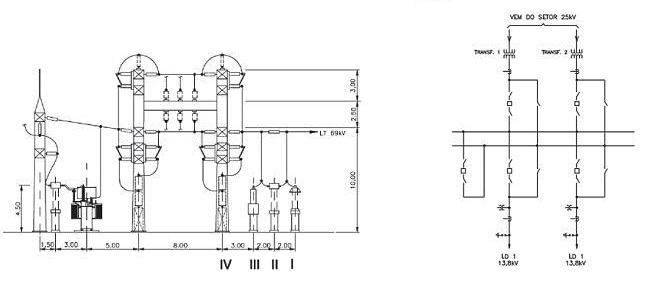

No corte mostrado acima, representativo de uma subestação, através de seu diagrama unifilar, os equipamentos representados pelos algarismos I, II, III e IV correspondem, respectivamente, a

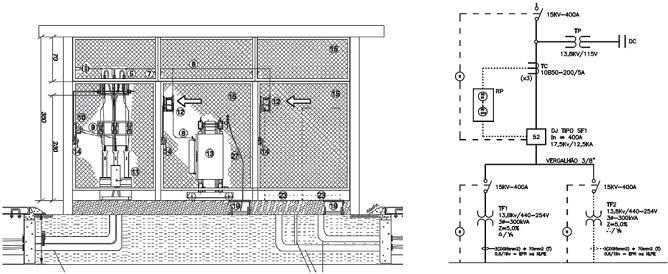

No desenho de corte da subestação mostrado acima, complementado em parte pelo diagrama unifilar, o componente identificado pela seta tem como função:
