CESGRANRIO - 2012 - Petrobras - Técnico de Projetos, Construção e Montagem Júnior - Eletrônica
limpar filtros
Questões por página:

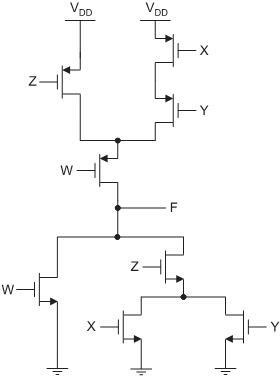

A função lógica realizada pelo circuito lógico CMOS complementar apresentado na figura é

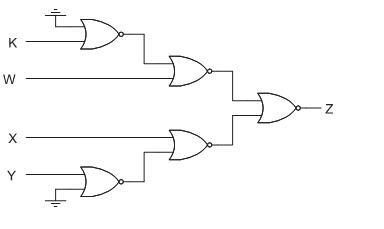

A função lógica realizada pelo circuito lógico combinacional apresentado na figura é
O circuito lógico sequencial mostrado na figura representa um contador binário em anel de dois bits, com Q1 sendo o bit mais significativo, em que a contagem é

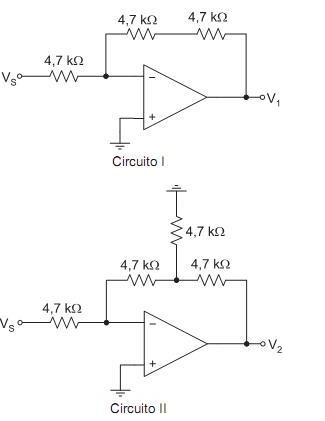

Nas figuras apresentadas, o circuito II foi obtido a partir do circuito I, adicionando-se apenas um resistor à malha de realimentação do amplificador operacional.


Considerando ideais os amplificadores operacionais, se for aplicado o mesmo sinal VS à entrada dos dois circuitos, pode-se dizer que, em comparação com V1, a amplitude da tensão em V2 é

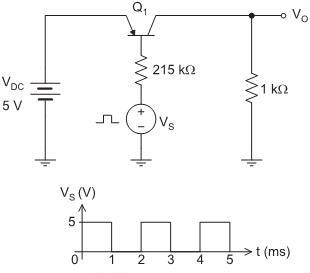

Na figura, é apresentado o esquema de um circuito alimentado por uma fonte de tensão constante VDC= 5 V. O acionamento do transistor é controlado por uma fonte VS cuja tensão varia no tempo, conforme mostrado no gráfico.


Considerando que o transistor Q1 apresenta VEB = 0,7 V e ß = 150 para as condições de operação desse circuito, o gráfico com a forma de onda da tensão VO é
