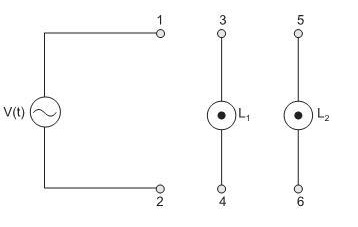

Em uma bancada de testes, são analisadas diversas configurações de circuitos elétricos, os quais são definidos pela combinação de conexões entre os terminais numerados de 1 a 6 na figura.

A configuração de circuito na qual, estando as duas lâmpadas acesas, ao falhar a lâmpada L₁ , a lâmpada L₂ não acenderá, é aquela em que os seguintes terminais são ligados por condutor:

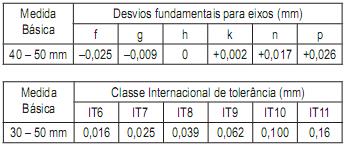

Dois eixos, X1 e X2, são confeccionados para um furo de 42 mm, sendo que o primeiro, para um ajuste H7/g7, e o segundo, para um ajuste H7/p7.

Os diâmetros máximos com precisão de três casas decimais, em milímetros, de X1 e de X2, são, respectivamente,

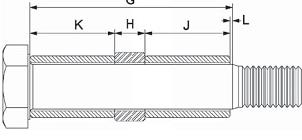

Na montagem acima, as dimensões e tolerâncias em milímetros são G = 59,630 ± 0,001; H = 9,000 ± 0,015; J = 25,000 ± 0,002 e K = 25,000 ± 0,003.

Os valores mínimo e máximo da folga L, considerando tolerância bilateral para essa medida, em milímetros, são, respectivamente,
