FCC - 2009 - TCE-GO - Analista de Controle Externo - Engenharia Elétrica
limpar filtros
Questões por página:

Considere a figura a seguir.



Num trecho externo de um estabelecimento público, encontra-se uma área que servirá como pista para deslocamento.

Dados:

Técnica de Iluminamento por Ponto, considere a fórmula ao lado Ep = (E × K × Ψ1 × N) / H2 sendo Ep o iluminamento no ponto Pa
Ponto Pa - iluminamento mínimo
Lâmpada empregada é a de vapor de mercúrio de 250 W
H = altura das luminárias é de 10 m
K = o fator da luminária empregada que, extraído do diagrama de curvas resulta em 0,23
Valor para iluminamento máximo = 100 %, ou seja, E = 1
Ψ1 = fluxo luminoso da lâmpada = 12000 lumens
N = 1 (lâmpada da luminária)
Contribuição somente das luminárias L2 e L3
Ψp = 15% = curva adotada no diagrama de curvas, considerando somente a contribuição de cada uma das luminárias L2 e L3
A distância entre L2 e Pa é igual a distância entre Pa e L3

O iluminamento em Pa (que está sobre a linha média dessa pista) é

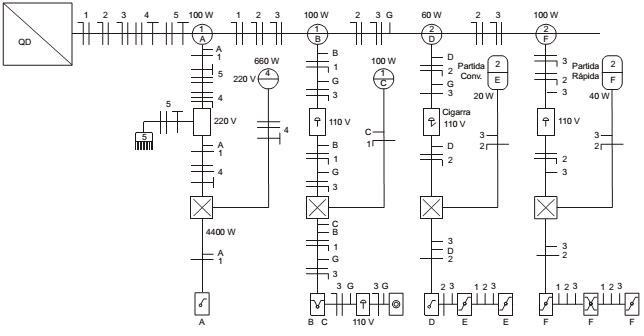

Considere a representação elétrica a seguir.



A representação está corretamente identificada em:

O dispositivo de proteção recomendado para instalações de tomadas de corrente em lavanderias, banheiros e áreas externas, entre outras, que conjuga a função de proteção contra sobrecarga e curto-circuito e a função de proteção contra choques elétricos provocados por contatos diretos e indiretos é o
Um motor monofásico de 127 V, 5 HP, fator de potência igual a 0,85 e rendimento de 90% deve ser instalado com um disjuntor de proteção. Para o dimensionamento do disjuntor, precisa-se calcular a corrente nominal do motor, cujo valor aproximado, em A, é
Para se obter uma perfeita coordenação entre o dispositivo de proteção e o condutor de uma instalação elétrica, a relação I1 ≤ I2 ≤ I3 a ser satisfeita deve ter as suas correntes correspondentes a:
