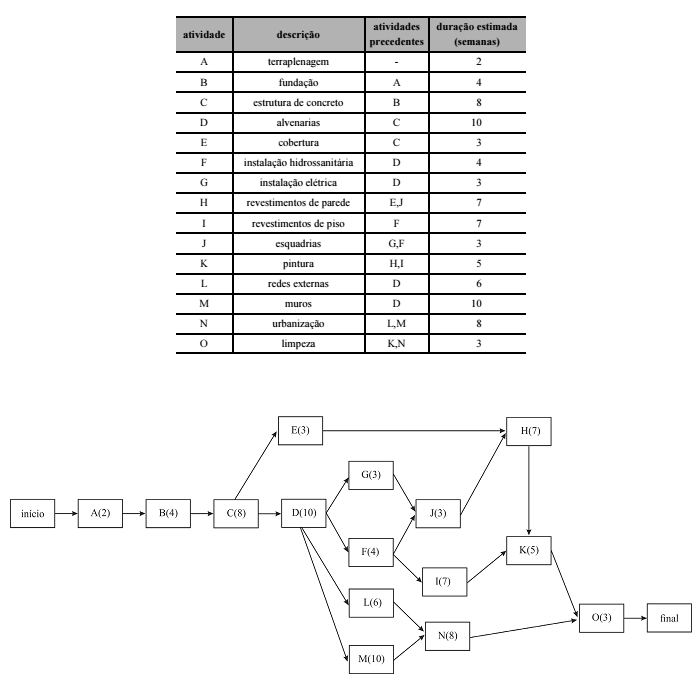

Para a construção de um conjunto de galpões industriais, foi feito o planejamento da obra, no qual se incluiu a elaboração do cronograma de execução dos serviços. Após a estimativa da duração das atividades, para subsidiar o gerente da obra na tomada de decisões, montou-se uma rede PERT/CPM com a elaboração da planilha das atividades e do gráfico da rede correspondente, mostrados a seguir.

Para a construção de um conjunto de galpões industriais, foi feito o planejamento da obra, no qual se incluiu a elaboração do cronograma de execução dos serviços. Após a estimativa da duração das atividades, para subsidiar o gerente da obra na tomada de decisões, montou-se uma rede PERT/CPM com a elaboração da planilha das atividades e do gráfico da rede correspondente, mostrados a seguir.

Um engenheiro foi designado para planejar a execução de 10.000 m³ de escavação, carga e transporte de material de primeira categoria. A distância de transporte do material, no local da obra, varia de 5.000 m a 7.000 m. Ao consultar fichas de composição de serviços similares, o profissional optou por empregar uma patrulha de equipamentos composta por escavadeira hidráulica (EH) e por caminhão basculante (CB) de 10 m³ de capacidade. As seguintes informações foram obtidas:

- custo horário produtivo da EH: R$ 200,00 (incluso o operador); e do CB: R$ 130,00 (incluso o motorista);
- custo horário improdutivo da EH: R$ 23,50; e do CB: R$ 20,50;
- produtividade da EH: 197,12 m³ /h; e do CB: 12,43 m³ /h;
- disponibilidade para emprego: 01 EH apenas.

Um engenheiro foi designado para planejar a execução de 10.000 m³ de escavação, carga e transporte de material de primeira categoria. A distância de transporte do material, no local da obra, varia de 5.000 m a 7.000 m. Ao consultar fichas de composição de serviços similares, o profissional optou por empregar uma patrulha de equipamentos composta por escavadeira hidráulica (EH) e por caminhão basculante (CB) de 10 m³ de capacidade. As seguintes informações foram obtidas:

- custo horário produtivo da EH: R$ 200,00 (incluso o operador); e do CB: R$ 130,00 (incluso o motorista);
- custo horário improdutivo da EH: R$ 23,50; e do CB: R$ 20,50;
- produtividade da EH: 197,12 m³ /h; e do CB: 12,43 m³ /h;
- disponibilidade para emprego: 01 EH apenas.

Um engenheiro foi designado para planejar a execução de 10.000 m³ de escavação, carga e transporte de material de primeira categoria. A distância de transporte do material, no local da obra, varia de 5.000 m a 7.000 m. Ao consultar fichas de composição de serviços similares, o profissional optou por empregar uma patrulha de equipamentos composta por escavadeira hidráulica (EH) e por caminhão basculante (CB) de 10 m³ de capacidade. As seguintes informações foram obtidas:

- custo horário produtivo da EH: R$ 200,00 (incluso o operador); e do CB: R$ 130,00 (incluso o motorista);
- custo horário improdutivo da EH: R$ 23,50; e do CB: R$ 20,50;
- produtividade da EH: 197,12 m³ /h; e do CB: 12,43 m³ /h;
- disponibilidade para emprego: 01 EH apenas.
