Considere que as tensões e correntes em dois circuitos elétricos sejam dadas pelas seguintes expressões:
circuito I:
vI (t) = 250 sen (314t + 25º) V e iI (t) = 10 sen (314t - 65º) A
circuito II:
vII (t) = 45 sen (100t + 25º) V e iII (t) = 15 sen (100t + 25º) A
Com base nessas informações, julgue o item subsequente.
A frequência do circuito I é igual a 100 Hz, considerando-se π = 3,14.
Considere que as tensões e correntes em dois circuitos elétricos sejam dadas pelas seguintes expressões:
circuito I:
vI (t) = 250 sen (314t + 25º) V e iI (t) = 10 sen (314t - 65º) A
circuito II:
vII (t) = 45 sen (100t + 25º) V e iII (t) = 15 sen (100t + 25º) A
Com base nessas informações, julgue o item subsequente.
A tensão e a corrente do circuito II estão em fase.
Considere que as tensões e correntes em dois circuitos elétricos sejam dadas pelas seguintes expressões:
circuito I:
vI (t) = 250 sen (314t + 25º) V e iI (t) = 10 sen (314t - 65º) A
circuito II:
vII (t) = 45 sen (100t + 25º) V e iII (t) = 15 sen (100t + 25º) A
Com base nessas informações, julgue o item subsequente.
A reatância do circuito I é capacitiva.

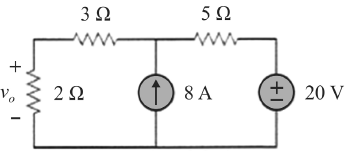

Com referência ao circuito ilustrado, julgue o item seguinte, acerca do princípio da superposição.
A fonte de corrente contribui com uma diferença de potencial de 8 V para a tensão vo.
Com referência ao circuito ilustrado, julgue o item seguinte, acerca do princípio da superposição.
A contribuição da fonte de 20 V para a tensão vo é de 4 V.
