Questões da prova:
SEDUC-PI - 2016 - SEDUC-PI - Eletrotécnico
limpar filtros
20 Questões de concurso encontradas
Página 2 de 4
Questões por página:
Questões por página:
As placas paralelas de um capacitor apresentam dimensões de 10 cm x 10 cm. A distância entre elas é igual a 2 cm e o meio entre elas apresenta permissividade elétrica igual a Ɛ, em F/m. A capacitância do capacitor é:
A seção reta de uma barra de 15 cm de comprimento apresenta dimensões de 1 cm x 1 cm. Sendo ρ a resistividade do material em Ω.m, a resistência medida entre as suas extremidades quadradas é:
A figura abaixo mostra o diagrama unifilar do quadro de carga de uma instalação elétrica residencial. A simbologia gráfica empregada é a usualmente adotada para instalações elétricas de baixa tensão. São indicados no diagrama o alimentador e sete circuitos da instalação.
De acordo com o esquema da figura, julgue os itens que se seguem.
I. O disjuntor geral da instalação é de 30 amperes.
II. A seção de todos os condutores dos circuitos é igual a 10mm2.
III. O diâmetro do eletroduto do alimentador é igual a 19 mm.
Está correto o que se afirma em
Em uma instalação elétrica de baixa tensão dotada de condutores de proteção, estes e os condutores de fase são, em princípio, submetidos aos mesmos esforços térmicos e de instalação. Por esse motivo, a seção mínima prevista para os condutores de proteção depende da seção correspondente dos condutores de fase. Em relação aos condutores de proteção, marque a alternativa CORRETA.

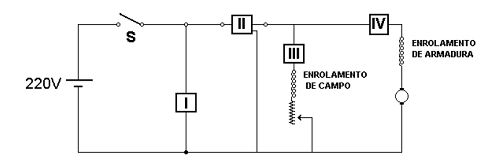

A figura a seguir representa um motor de corrente contínua tipo shunt.
Os elementos I, II, II e IV representam instrumentos de medição.
Marque a alternativa CORRETA.
