Considerando a NBR 5410 – Instalações elétricas de baixa tensão, em relação ao uso e à localização dos dispositivos de proteção contra surtos (DPS), é correto afirmar que:

Com base na NBR 6492 – Representação de projetos de arquitetura, analise as afirmativas abaixo e assinale a alternativa correta.
I. As cotas devem ser indicadas em metro (m) para as dimensões iguais e superiores a 1 m e em centímetro (cm) para as dimensões inferiores a 1 m, e os milímetros (mm) devem ser indicados como se fossem expoentes.
II. Nas cotagens de nível, a indicação N.O. significa “nível da obra”.
III. No dimensionamento dos vãos de portas e das janelas, a cota será indicada no vão acabado pronto para receber as esquadrias.
IV. Na marcação de coordenadas, devem-se utilizar sempre as letras do alfabeto (A, B, C etc.) nos eixos verticais do projeto e os algarismos arábicos (1,2,3 etc.) nos eixos horizontais do projeto.
V. No estudo preliminar, devem ser gerados planta de situação, plantas, cortes e fachadas e plantas de formas.

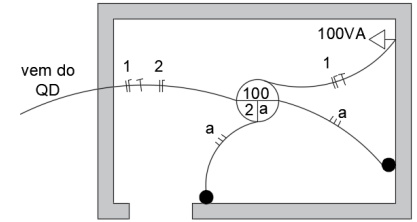

Considerando a planta elétrica mostrada na figura abaixo e a NBR 5410 – Instalações elétricas de baixa tensão, analise as afirmativas abaixo e assinale a alternativa correta.


I. O esquema mostrado na figura está correto, representando um comando paralelo e uma tomada baixa. II. A seção mínima dos condutores do circuito 1 é de 4 mm². III. A seção mínima dos condutores de retorno é de 1,5 mm². IV. A seção mínima do condutor de proteção é de 2,5 mm². V. Os interruptores da figura são do tipo intermediário.

Conforme a NBR 8196 – Desenho técnico – Emprego de escalas, numa planta de situação, deseja-se representar um terreno retangular de 20 m por 35 m numa escala 1:500, numa folha A2 (594 mm x 420 mm). É correto afirmar que o terreno será representado na folha por um retângulo de:

Considerando a NBR 7229 – Projeto, construção e operação de sistemas de tanques sépticos, é correto afirmar que:
