Disciplina:
Engenharia Eletrônica

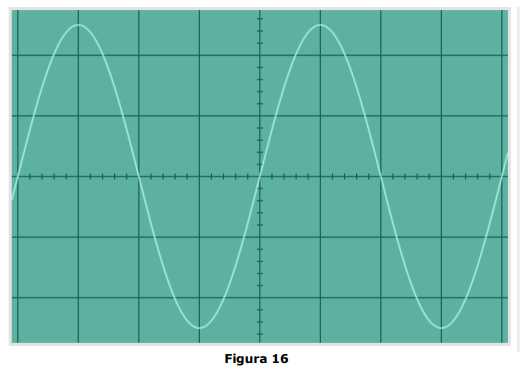

Analise a Figura 16, que apresenta a tela de um osciloscópio ajustado para 2V/div e 1ms/div, e assinale a alternativa correta.
Disciplina:
Engenharia Eletrônica
Um transformador ideal possui tensão no primário de 120V e no secundário de 12V. O secundário desse transformador possui 50 espiras e a ele estará acoplada uma carga de 300W. Determine o número de espiras no primário (N1) e as correntes circulantes no primário e no secundário do transformador.
Disciplina:
Eletricidade

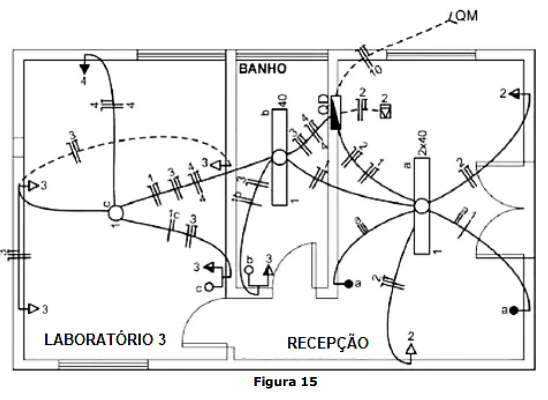

A Figura 15 apresenta o diagrama unifilar de um novo laboratório a ser criado na capital:
Ao analisar o diagrama, pode-se afirmar que:
I. Não existem tomadas no projeto, então não está corretamente elaborado.
II. Não existem pontos de luz no projeto, então não está corretamente elaborado.
III. Existe chegada ao Quadro de Distribuição (QD) vindo do Quadro de Medidores (QM).
IV. Não foi previsto um chuveiro, ou torneira elétrica, no banheiro do projeto.
Quais estão INCORRETAS?
Disciplina:
Eletricidade
Em uma nova sala do laboratório, serão instaladas 12 lâmpadas LED de 12W, que funcionarão, em média,8 horas por dia. Ao final do mês, sabendo que o valor do kWh é R$ 0,50, determine o valor em reais do consumo em iluminação. Considere o mês útil tendo 24 dias.
Disciplina:
Eletricidade
Relacione a Coluna 1 à Coluna 2 em relação às cargas usuais encontradas nos ambientes residenciais nas capitais brasileiras com o respectivo dimensionamento dos condutores e do dispositivo de proteção conforme a NR 5410.
Coluna 1 1. Chuveiro: 6000W/220V.2. Torneira de água quente: 4400W/220V.3. Tomada: 1000W/120V.4. Luminárias: 240W/120V.
Coluna 2 ( ) Condutor de 2,5mm2, disjuntor monofásico de 10A. ( ) Condutor de 2,5mm2, disjuntor bifásico de 30A. ( ) Condutor de 2,5mm2, disjuntor bifásico de 25A. ( ) Condutor de 1,5mm2, disjuntor monofásico de 5A.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
Coluna 1 1. Chuveiro: 6000W/220V.2. Torneira de água quente: 4400W/220V.3. Tomada: 1000W/120V.4. Luminárias: 240W/120V.
Coluna 2 ( ) Condutor de 2,5mm2, disjuntor monofásico de 10A. ( ) Condutor de 2,5mm2, disjuntor bifásico de 30A. ( ) Condutor de 2,5mm2, disjuntor bifásico de 25A. ( ) Condutor de 1,5mm2, disjuntor monofásico de 5A.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
