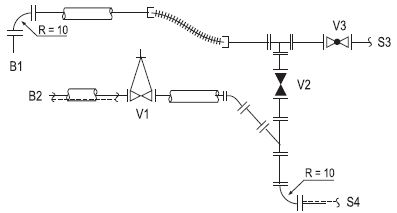

Na figura acima, B1 e B2 são bombas, V1, V2 e V3 são válvulas, e S3 e S4 são as saídas do fluido.

Considere que a válvula esfera está sempre aberta e que B1 tem pressão de descarga maior que B2.

I - Abrindo simultaneamente a válvula gaveta e a válvula globo, o fluido que sai em S3 é mais quente que o que sai em S4.
II - Abrindo a válvula gaveta e fechando a válvula globo, a temperatura em S4 aumenta.
III - Fechando a válvula gaveta e abrindo a válvula globo, as temperaturas nas saídas S3 e S4 são as mesmas.
IV - Fechando simultaneamente a válvula gaveta e a válvula globo, há saída de fluido somente em S4.

Estão corretas APENAS as afirmativas

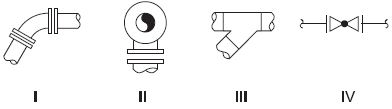

Analise a associação entre as figuras e o tipo de projeção.

I - Projeção lateral de uma curva ou joelho a 45^o flangeada, linha dupla.
II - Projeção frontal de um “T” flangeado, linha dupla.
III - Projeção lateral de um “T” flangeado, linha dupla.
IV - Projeção em planta ou lateral de uma válvula esfera flangeada.

De acordo com a Norma N-59, as associações corretas são

A figura ilustra um pêndulo de massa 1,0 kg e cabo inextensível de comprimento 1,0 m oscilando em um plano vertical. Ao passar pelo ponto mais baixo de sua trajetória, a massa possui velocidade igual a 10 m/s. A tração do cabo, em N, nesse ponto, é

Dado: g = 10 m/s²

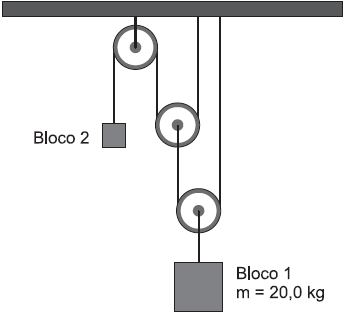

Um bloco de massa 20,0 kg está suspenso por um sistema de roldanas, sendo duas delas móveis acopladas a uma fixa, conforme ilustrado na figura. Os cabos são inextensíveis e têm massas desprezíveis. O Bloco 2 faz com que o sistema permaneça em equilíbrio.

Se os blocos estão em repouso, a massa do Bloco 2, em kg, vale

Dois blocos de massas iguais estão ligados por um cabo inextensível e de massa desprezível. Esses blocos são puxados para a direita por uma força  constante.

Considerando-se que não há atrito e desprezando-se a resistência do ar, qual o módulo da tensão no cabo?
