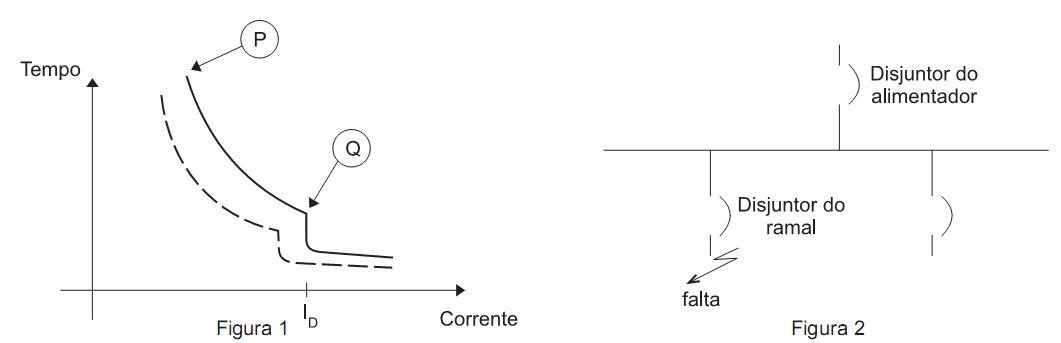

A figura 1 representa as curvas de atuação de dois disjuntores termomagnéticos, sendo um em linha tracejada, e outro, em linha cheia. A figura 2 ilustra um circuito de alimentação radial protegido por disjuntores, onde ocorre um defeito no circuito a jusante do disjuntor do ramal.

Associando as curvas da figura 1 com o sistema da figura 2, considere as afirmativas abaixo.

I - Para que haja seletividade da proteção, a curva tracejada deve ser a curva do disjuntor do alimentador, e a curva cheia, a curva do disjuntor do ramal.

II - O trecho P-Q da curva cheia é o responsável pela atuação térmica do disjuntor (atuação por sobrecarga).

III - O disjuntor da curva cheia não suporta a corrente I _D, que danificaria o disjuntor e colocaria o circuito inoperante ou desprotegido.

Está correto APENAS o que se afirma em

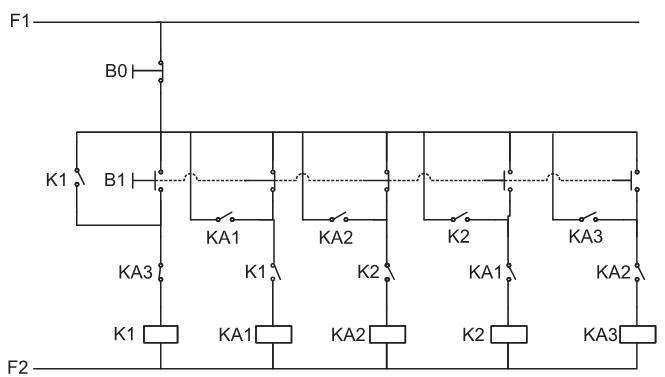

O circuito acima será utilizado para acionar dois motores em um processo de fabricação de peças automotivas. O motor M1 será acionado pela contatora K1, e o motor M2 será acionado pela contatora K2. Os relés auxiliares KA1, KA2 e KA3 servem para constituir a lógica de acionamento. O botão B0 é o botão de emergência e não será utilizado durante o processo. O botão B1, que possui três contatos normalmente abertos e dois contatos normalmente fechados, é responsável pela alteração do estado das máquinas e será acionado três vezes durante todo o processo.

Dessa forma, ao acionar B1,

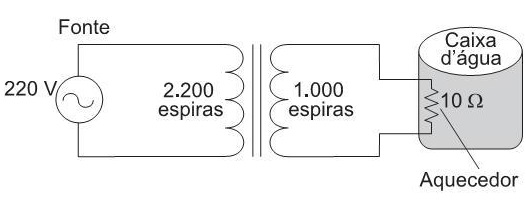

Um aquecedor resistivo de 10 Ω é utilizado para aquecer a água de uma caixa d’água. O aquecedor é ligado a uma fonte, cujo valor rms da tensão é de 220 V, através de um transformador ideal, conforme indicado na figura abaixo.

De acordo com essas informações, o valor, em watt, da potência dissipada pelo aquecedor é



A correção do fator de potência é uma forma de conservação de energia elétrica

PORQUE
