Dado o circuito abaixo, calcule a impedância para o circuito equivalente de Norton em relação aos terminais A e B.

Dados:
- Todas as unidades de medidas são as do Sistema Internacional de Unidades (SI)
Vac=60; C = -j6; R = 5 e L = j6

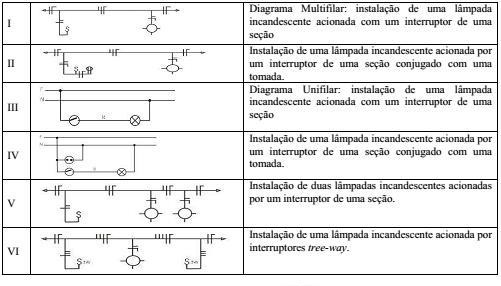

Os esquemas, ilustrados abaixo, representam instalações elétricas de uma casa. A respeito das descrições dos esquemas mencionados, pode-se afirmar que:

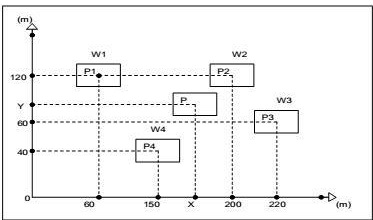

A figura a seguir, ilustra uma indústria que é formada por 04 (quatro) unidades de produção: P1 com potência W1, P2 com potência W2, P3 com potência W3 e P4 com potência W4. A origem das coordenadas é o Posto de Proteção Geral. Supondo que o ponto P seja o local adequado para a localização da subestação, sob o ponto de vista da carga, e que não há fatores arquitetônicos que influenciem na sua localização, calcule as coordenadas X e Y do ponto P em metros.

Dados:
W1=250 kVA; W2 = 500 kVA ; W3 = 750 kVA; W4 = 1000 kVA;
As coordenadas do eixo horizontal e vertical estão em metros.
