mostrar texto associado esconder texto associado Na UML 2.0, o diagrama de interação geral é utilizado para modelar colaborações, conjunto de instâncias que cooperam entre si para uma função específica; o diagrama de máquina de estados representa estados de um caso de uso de um subsistema ou de um sistema completo; e o diagrama de tempo demonstra a mudança de estado de um objeto, ao longo do tempo decorrente de eventos externos.

mostrar texto associado esconder texto associado Na figura, um diagrama UML de implantação é modelado juntamente com um diagrama de componentes, ambos voltados para a modelagem de aspectos físicos e estáticos de sistemas orientados a objetos.

mostrar texto associado esconder texto associado

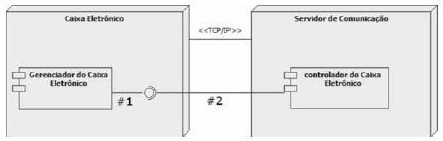

Nesse diagrama, é uma interface do tipo fornecida que descreve um serviço implementado; e é uma interface do tipo requerida. Tas interfaces podem ser substituídas, sem prejuízo, pelos relacionamentos de dependência e realização, respectivamente.

mostrar texto associado esconder texto associado

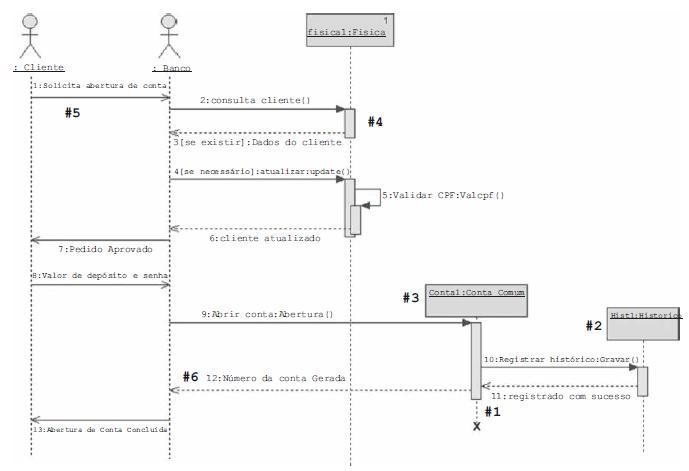

No referido diagrama, o número 1 no canto superior direito dentro do objeto : indica que esse objeto é unitário tal que, em padrões de projeto, pode ser classificado como do tipo singleton; # é uma mensagem de retorno sem disparo de método; e # é uma mensagem simples entre atores que indica somente a ocorrência de um evento

mostrar texto associado esconder texto associado

No diagrama apresentado, #4 é um foco de controle que mostra o período durante o qual um objeto está desempenhando uma ação; #2 mostra um objeto da classe ; #1 representa a existência de um objeto, uma linha de vida, que pode ser interrompida com um X quando o objeto é destruído; #3 é um objeto que não existia no início do processo e foi criado no decorrer deste.
