Cebraspe (cespe) - 2014 - Caixa - Engenheiro Mecânico
limpar filtros
Questões por página:

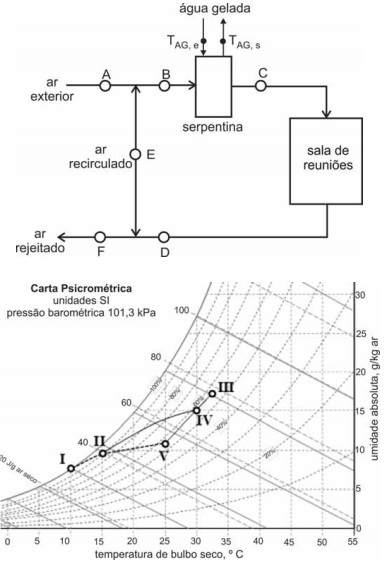

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue o próximo item.

O ponto IV na carta psicrométrica corresponde ao ponto B no diagrama esquemático do sistema de climatização e resulta de uma mistura entre o ar recirculado e o ar tratado após a serpentina.

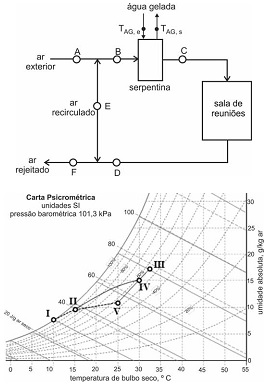

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue o próximo item.

O ponto I na carta psicrométrica corresponde ao estado do ar na saída da serpentina, isso é, ao ponto C do diagrama esquemático.
Questão Anulada



A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue o próximo item.

Na condição apresentada, a serpentina produzirá 50 kg de água a ser drenada por hora.


A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue o próximo item.

A temperatura de ponto de orvalho do ar na entrada da serpentina é aproximadamente igual a 20 ºC.
mostrar texto associado
Nas condições apresentadas, o coeficiente de performance (COP) do sistema de refrigeração é 2,0.
