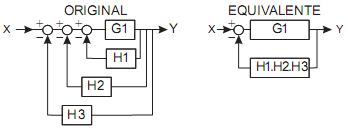

O par que representa os diagramas em blocos original e equivalente é
Os métodos usados para preparar adequadamente a função de transferência de um sistema, visando à determinação de seus polos e zeros, constitui poderoso ferramental matemático para o estudo da estabilidade de sistemas elétricos e eletrônicos.
Dentro desse contexto, sabendo-se que um dado sistema apresenta a seguinte função de transferência
quais os valores de seus polos?

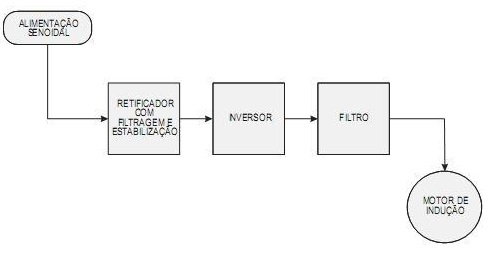

O acionador CA de frequência variável, representado no diagrama abaixo, é usado para controlar a velocidade de um motor de indução. A velocidade do motor de indução é proporcional à frequência aplicada, e, consequentemente, o controle da velocidade corresponde ao controle de frequência. Os componentes responsáveis pelo chaveamento do retificador são diodos retificadores de silício, e o inversor é construído usando-se tiristores, além do uso de elementos passivos de circuito. Todos os componentes do circuito são ideais.
Assim, a função do inversor e a função do filtro localizado entre o inversor e o motor, representados no diagrama, são, respectivamente,

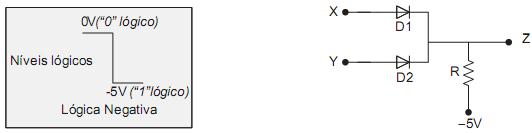

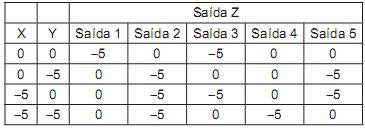

O circuito eletrônico digital acima, composto de diodos ideais, representa uma porta lógica de duas entradas X e Y e uma saída Z. Conforme mostrado na figura, a lógica que é usada é a lógica negativa, na qual o nível de tensão para “0” lógico vale 0V e para “1” lógico vale -5V. A tabela a seguir relaciona os valores das entradas X e Y com possíveis valores de saída.

A saída que corresponde à saída Z do circuito é a

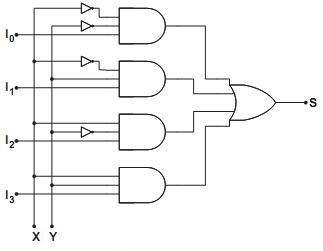

O circuito eletrônico digital da figura é um multiplex com canais de informação I 0, I 1, I 2 e I 3, variáveis de seleção X e Y, e saída multiplexada S.

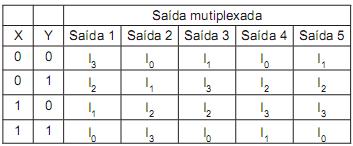

A seguir, vê-se um quadro com os valores das variáveis X e Y e cinco possíveis saídas.

A representação da Saída Multiplexada S é a saída
