Questões da prova:
CESGRANRIO - 2012 - Petrobras - Engenheiro de Equipamentos Júnior - Elétrica
limpar filtros
70 Questões de concurso encontradas
Página 5 de 14
Questões por página:
Questões por página:
Concurso:
Petrobras
Disciplina:
Não definido
A figura acima ilustra um diagrama auxiliar de comando de reversão de um motor trifásico. Esse diagrama é utilizado em um simulador de defeitos para análise e interpretação de esquemas de comandos elétricos. Considere o tempo de abertura e fechamento dos contatos desprezível.
Associe a alteração do diagrama auxiliar produzida pelo simulador aos defeitos ocorridos
no acionamento do motor.
ALTERAÇÃO DO DIAGRAMA
I - Inversão dos contatos normalmente abertos de K1 e K2
II - Inversão dos contatos normalmente fechados de B1 e B2
III - Inversão dos contatos normalmente fechados de K1 e K2
DEFEITOS
P - As contatoras K1 e K2 são energizadas de forma intermitente ao pressionar os botões de impulso B1 e B2, respectivamente.
Q - As contatoras K1 e K2 não se mantêm energizadas após acionamento dos botões de impulso B1 e B2, respectivamente.
R - As contatoras K1 e K2 são energizadas simultaneamente ao acionar os botões de impulso B1 ou B2.
S - As contatoras K1 e K2 não são energizadas em nenhum momento, mesmo com o acionamento dos botões de impulso B1 e B2.
Estão corretas as associações:
Concurso:
Petrobras
Disciplina:
Não definido
O relé de gás é um dispositivo de proteção empregado normalmente em transformadores de força. Esse relé também recebe o nome de relé Buchholz.
Uma das finalidades desse relé é proteger o transformador contra
Uma das finalidades desse relé é proteger o transformador contra
Concurso:
Petrobras
Disciplina:
Não definido
mostrar texto associado

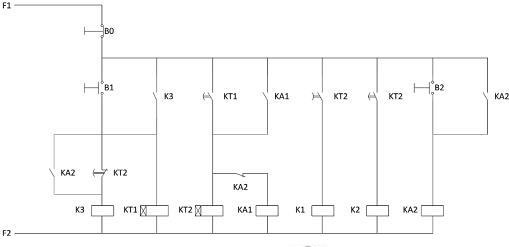

Considere o circuito inicialmente em repouso. O acionamento do botão de impulso B2 energiza o relé auxiliar KA2. Nessa situação, o(a)
Concurso:
Petrobras
Disciplina:
Não definido
mostrar texto associado
Considere o circuito inicialmente em repouso.
Para o acionamento apenas do botão de impulso B1 no instante de tempo t = 0 s, qual a ordem de energização dos motores M1, M2 e M3, durante os períodos 0s < t <1s, 1s < t < 2s e t > 2s?
Concurso:
Petrobras
Disciplina:
Não definido
A figura acima ilustra a proteção diferencial de um barramento de 13,8 kV. Os TCs estão com as polaridades indicadas, e o relé R é um relé de sobrecorrente monofásico (F.87BN). O nó elétrico P está situado entre o disjuntor geral, e os disjuntores dos alimentadores, conforme indicado na figura. O nó elétrico Q está à jusante dos TCs do disjuntor de um dos alimentadores, conforme indicado na figura.
A esse respeito, considere as afirmativas abaixo.
I - Um curto-circuito fase-terra no nó elétrico P faz atuar a proteção através do acionamento do relé R.
II - Um curto-circuito fase-fase no nó elétrico P faz atuar a proteção através do acionamento do relé R.
III - Um curto-circuito fase-terra no nó elétrico Q faz atuar a proteção através do acionamento do relé R.
IV - Um curto-circuito fase-fase no nó elétrico Q faz atuar a proteção através do acionamento do relé R.
Está correto o que se afirma em
