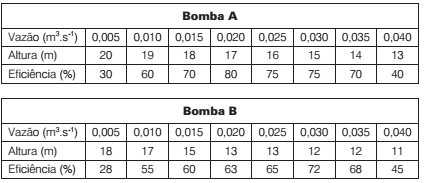

As bombas podem ser usadas para vencer a altura de energia requerida ou mesmo vencer a vazão imposta. As bombas A e B possuem as seguintes características:

A esse respeito, assinale a afirmativa correta.

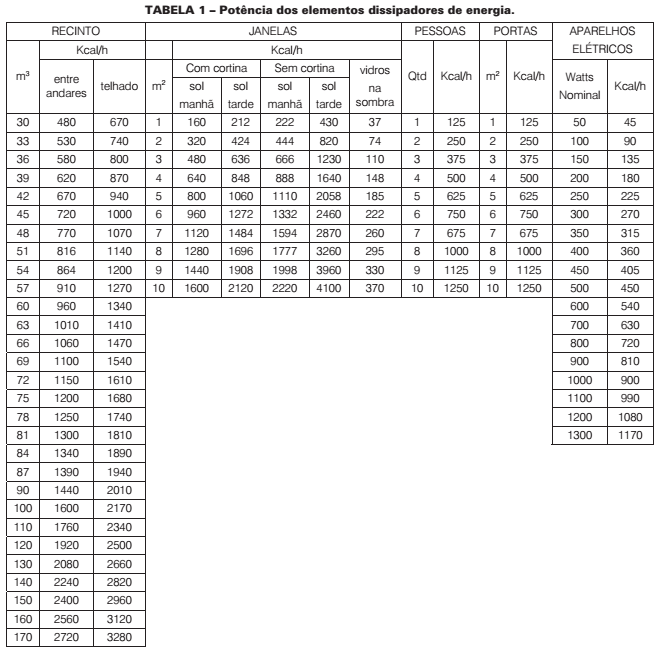

Determine a capacidade de um ar condicionado, em BTU, para refrigerar um escritório contendo:

I. Área de 50 m2 com pé direito de 3 m, ficando entre as andares, não sendo cobertura.

II. Duas janelas de 3 m2 cada com cortinas recebendo sol da tarde.

III.7 pessoas trabalhando.

IV.2 portas com área de 2,5 m² cada.

V. Equipamentos de uso contínuo, com as respectivas potências:

7 computadores de 60W cada;

4 impressoras de 20W cada;

2 fac-símiles de 20W cada; e

1 minigeladeira de 70W.

O conversão para a unidade inglesa de energia 1 Kcal=3,92 BTU.

Pede-se determinar, no ponto B, a reação vertical, a tensão de cisalhamento da seção transversal e na direção vertical, e o momento fletor para a viga ilustrada abaixo. O módulo de Elasticidade é 210 GPa e a seção transversal é quadrada com largura igual a 0,2m e altura igual a 0,5m.

A respeito dos tratamentos térmicos nos aços pode-se dizer que:

I. O recozimento tem por objetivo a redução da dureza da peça que outros processos geraram o seu endurecimento; consiste em elevar-se a temperatura da peça até a sua transformação completa em austenita e resfriar-se lentamente.

II. A normalização refina a granulação do aço, apaga vestígios de tratamentos térmicos anteriores, apresenta dureza média e boa resistência mecânica; consiste em elevar-se a temperatura da peça até a sua transformação completa em austenita e resfriar-se ao ar, com apresentação da perlita mais fina.

III. A têmpera consiste em elevar-se a temperatura da peça até a sua transformação completa em austenita e resfriarse rapidamente gerando a microestrutura comumente chamada de martensita.

Assinale:

Um elevador é composto de um bloco de peso A, uma plataforma de peso B e uma barra triangular, conforme ilustra a figura abaixo. O bloco de peso A está sobre uma plataforma de peso B que é suspensa pela barra triangular onde é aplicada uma força P de 100 N. O bloco de peso total A é formado por vários pesos que são dispostos sem escorregamento, sendo o primeiro bloco de igual peso da plataforma B, segundo bloco igual à metade do peso B da plataforma, o terceiro bloco igual à terça parte do peso B da plataforma, e assim, sucessivamente.

Pede-se determinar a força de tração exercida pelo cabo na plataforma, em newtons, sabendo que o peso B é de 100N, são dez elementos que constam do bloco A, e a aceleração da gravidade é de 10 m.s-2. Abandona-se o peso das polias, do cabo e da barra triangular acima das polias na presença dos pesos citados.
