Se o circuito analógico apresentado na figura abaixo – no qual o diodo é ideal e v0(t) = 4,6 × cos(120π × t) V – for usado para alimentar o circuito digital TTL em questão, este funcionará corretamente.
Concurso:
Banco da Amazônia
Disciplina:
Engenharia Eletrônica
mostrar texto associado
No circuito, a margem de ruído para o estado alto é superior a 1,5 V.
Concurso:
Banco da Amazônia
Disciplina:
Engenharia Eletrônica
mostrar texto associado
A margem de ruído para o estado baixo é inferior a 0,5 V
Concurso:
Banco da Amazônia
Disciplina:
Engenharia Eletrônica
Considerando que, no circuito da figura acima, o amplificador operacional seja ideal, julgue o item a seguir.
Se R3 = R1 e R4 = R2, então v x (t) =
[ v1 ( t ) - v 2 ( t ) ].
Concurso:
Banco da Amazônia
Disciplina:
Engenharia Elétrica

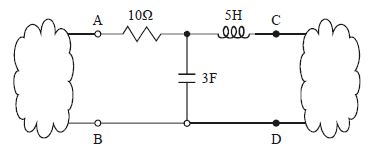

No circuito ilustrado acima, duas malhas são interconectadas por um quadripolo, com terminais de entrada A e B e terminais de saída C e D. O circuito está operando em regime permanente. As tensões e correntes em qualquer ponto do circuito têm forma de onda senoidal com frequência igual a ω rad/s. Com base nessas informações, julgue o item abaixo.
As impedâncias dos circuitos aberto de entrada e de saída do quadripolo são, respectivamente, iguais a (10 + j3ω) × (j5ω) -1 Ω e 10-1 × j 8ω Ω.
