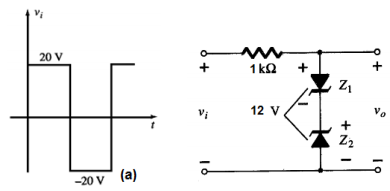

O circuito representado pela figura a seguir é um grampeador com Zener.
Aplicando uma tensão de 40vpp em Vi conforme figura (a), a forma de onda Vo é melhor representada na alternativa:
(Considere: Z1 e Z2 ideais.)
Concurso:
TRF - 2ª REGIÃO
Disciplina:
Engenharia Eletrônica
As centrais telefônicas que compõem a rede pública de telefonia necessitam trocar informações para garantir que as comutações sejam realizadas da forma correta. Uma central digital do tipo local conectada a uma central digital do tipo trânsito troca sinais a respeito do estado da chamada utilizando o time-slot 16 do link de dados E-1. É correto afirmar que estes sinais podem ser classificados como sinalização:
Concurso:
TRF - 2ª REGIÃO
Disciplina:
Engenharia Eletrônica

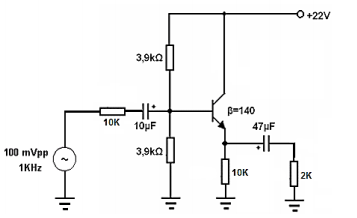

A figura a seguir representa um amplificador coletor comum aplicado a circuitos amplificadores de pequenos sinais.
O valor máximo de pico a pico da tensão c.a de saída, sem ceifamento, é aproximadamente igual a:
(Obs.: Vbe = 0.7V.)
Concurso:
TRF - 2ª REGIÃO
Disciplina:
Engenharia Eletrônica
O circuito lógico representado pelo circuito integrado 7400, no que tange a sua escala de integração, é:
Concurso:
TRF - 2ª REGIÃO
Disciplina:
Engenharia Eletrônica
Analise o gráfico a seguir.
O gráfico apresentado pela figura é de um circuito com diodo de silício polarizado diretamente. Considerando o ponto Q, a resistência DC está corretamente representada em:
