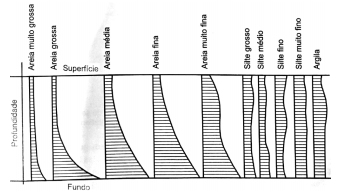

A figura a seguir mostra as curvas de distribuição vertical média de vários tipos de sedimentos que podem ser transportados em suspensão em um curso d'água (Subcommittee on Sedimentation, 1963).

Com relação ao transporte de sedimentos em suspensão nos corpos d’água, assinale (V) para a afirmativa verdadeira e (F) para a falsa.

( ) As partículas em suspensão estão sujeitas à ação da velocidade da corrente na direção horizontal e à influência do próprio peso.

( ) As partículas finas, como silte e argila, têm, na vertical, uma distribuição aproximadamente uniforme.

( ) As partículas mais grossas do sedimento em suspensão, geralmente apresentam uma variação crescente da superfície para o leito.

Na sequência apresentada, as afirmativas são, respectivamente,

Relacione os tipos de precipitação, listados a seguir, às suas respectivas definições e características.

1. Frontal

2. Orográfica

3. Convectiva

( ) ocorre quando ventos quentes e úmidos, soprando geralmente dos oceanos para os continentes, encontram uma barreira montanhosa que forçam sua elevação.

( ) ocorre com grande intensidade e pequena duração, e são restritas a pequenas áreas (escala de bairro).

( ) possui escala de bacia hidrográfica e apresenta intensidade fraca e longa duração.

( ) ocorre na região em que há descontinuidade térmica, quando duas massas de ar de características diferentes se encontram.

Assinale a opção que mostra a relação correta, de cima para baixo.

A resposta na foz de uma bacia hidrográfica à ação de uma chuva com altura de 20 mm e duração de 1 h está mostrada na tabela a seguir.

Se ocorrer nessa bacia uma precipitação de 20 mm, seguida de uma precipitação de 40 mm, ambas com duração de uma hora, assinale a opção que indica o valor de vazão apresentado no hidrograma resultante.

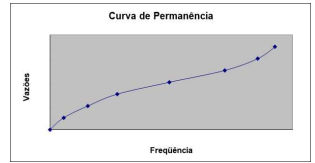

Considere a curva de permanência de vazões crescentes, apresentada a seguir.

Considere que ela foi construída com os dados de frequência da tabela:

Assinale a opção que indica a vazão que tem permanência no tempo de 70% (Q70).

A figura a seguir mostra a calha de coleta do sistema de águas pluviais, cuja área de contribuição é uma superfície inclinada.

Sabendo que a precipitação de projeto é de 150 mm/h, a vazão de dimensionamento da calha é de
