A questão referem-se à situação descrita a seguir.

Para traçar um percurso em campo, identificando trajetórias de veículos, pedestres e outros, o desenhista recebeu uma planta cadastral da vizinhança do local, copiada do sistema cartográfico oficial, na qual não consta indicação de escala, mas há uma malha de coordenadas com equidistância de 10 cm, na qual aparecem indicadas linhas sucessivas da malha com coordenadas E330.200 e E330.400.

É possível concluir que a cópia está na escala

Na figura a seguir, veem-se croquis de uma peça vazada de face a face por um furo cilíndrico e chanfrada. Na perspectiva cavaleira, foi utilizado fator de redução convencional, de 1/2. Por uma questão de diagramação, esses croquis estão representados em escalas variadas e em ordem não convencional.



A, B e C correspondem às vistas

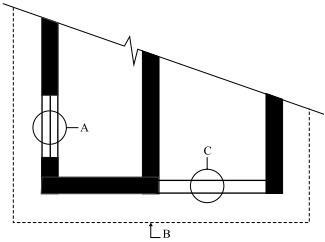

Um desenhista recebeu o croqui de campo, apresentado na figura a seguir, no qual diferentes linhas e texturas foram utilizadas, segundo as normas de desenho técnico, para representar os elementos de uma edificação.



As convenções de representação utilizadas em A, B e C representam, respectivamente,

O desenho esboçado a seguir representa a provável trajetória de um objeto, a partir do ponto A, até atingir uma superfície plana inclinada (plano a), definindo-se uma superfície cônica resultante da revolução de uma reta inclinada em torno de um eixo horizontal.



A figura definida pela intersecção entre essa superfície cônica e o plano inclinado será
