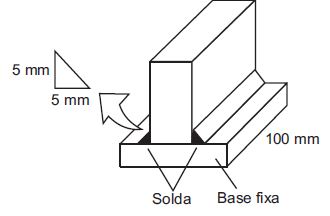

A peça ilustrada acima é formada por duas peças soldadas, que, em condição de trabalho, sofrem um esforço cisalhante de módulo 15000 N. Qual o valor da tensão cisalhante nos cordões de solda?

Um técnico utiliza um transferidor de precisão, como o representado acima, para medir a inclinação total de um conjunto formado por duas peças A e B. Para calcular a angulação da peça B, o técnico decide medir a inclinação da peça A e subtraí-la da inclinação total. Sabendo que o transferidor utilizado tinha VERNIER igual a 5’, qual a angulação da peça B?

Qual o valor da tensão a que uma estrutura tubular de aço SAE 1045, como a representada acima, de seção transversal igual a (100 ± 0,1) mm² , está submetida ao sustentar uma placa de granito de (10000 ± 10) N.

Para calcular a área da seção transversal de um perfil quadrado como o ilustrado na figura acima, foi utilizado um paquímetro de Vernier igual a 0,02 mm. Qual o valor dessa área, se a aresta externa mede 30 mm e a interna mede 20 mm?
