CESGRANRIO - 2012 - Petrobras - Engenheiro de Equipamentos Júnior - Elétrica
limpar filtros
Questões por página:

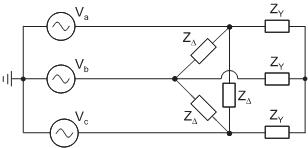

No circuito da figura acima, a fonte trifásica é ideal e balanceada. A impedância equivalente por fase desse circuito, em função de ZΔ e ZY, é

No arranjo da figura abaixo, é apresentado um trilho formado por duas barras condutoras paralelas muito longas, dispostas verticalmente em relação ao solo, sobre as quais uma barra móvel condutora de comprimento L = 2 m e massa M = 100 g pode movimentar-se livremente, sem atrito e sem perder o contato com o trilho. Um campo magnético uniforme B = 0,5 T é aplicado a esse arranjo, conforme mostra a figura.



Considere que a aceleração da gravidade vale g = 10 m/s² e que o valor das resistências elétricas da barra e do trilho é desprezível em comparação com o resistor R.
Dessa forma, o valor da resistência R que permite que a barra caia com velocidade constante v = 10 m/s é

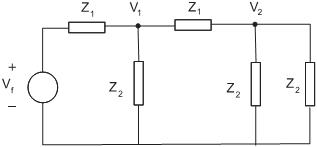

O circuito da figura acima deve ser equacionado pelo método de tensões sobre os nós, para a solução através de uma equação matricial linear. Devem-se considerar as tensões sobre os nós V1 e V2, a fonte de alimentação e as impedâncias presentes no circuito. A análise feita na estrutura resultou na seguinte equação matricial:


A expressão da matriz M é

Considere que um capacitor se descarrega após cinco constantes de tempo e que o capacitor do circuito, mostrado na figura acima, encontra-se carregado com uma tensão V0, no instante de tempo inicial (t=0). Com a chave ch aberta, o capacitor leva um tempo T1 para se descarregar. Com a chave ch fechada, ele leva T2 para se descarregar.
Qual a relação T1/T2 ?
Duas superfícies cilíndricas, coaxiais, condutoras e infinitamente longas têm raios a [m] e b [m], conforme mostra a figura acima. A região entre os cilindros é preenchida por um dielétrico homogêneo, sem perda, com permissividade constante, e as superfícies condutoras dos cilindros têm espessuras desprezíveis. Considere que a superfície interna está no potencial elétrico de +50 V e a externa no potencial de 0 V.
Com base nos dados fornecidos, qual a expressão do raio r de uma superfície equipotencial, cilíndrica, no interior do dielétrico, que está com potencial de +10 V?
