CESGRANRIO - 2012 - Petrobras - Engenheiro de Equipamentos Júnior - Elétrica
limpar filtros
Questões por página:
O torque induzido em um motor de corrente contínua, com excitação de campo independente, operando em regime permanente, é de 300 Nm. A velocidade de rotação do eixo do motor é igual a 1.000 rpm.

Sabendo-se que a tensão interna gerada é de 250 V, então, para essa condição, o valor, em ampères, da corrente de armadura da máquina é

Dado: π = 3,14

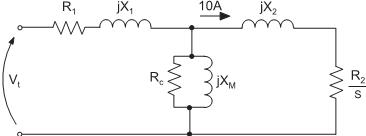

A figura acima mostra o modelo equivalente por fase de um motor de indução trifásico, com os parâmetros refletidos para o lado do estator. Os parâmetros com subíndices “2” são referentes ao rotor do motor. O valor da resistência R2 é igual a 0,1 Ω. Para uma dada condição de operação, o escorregamento do motor é de 0,04, e a corrente por fase induzida no rotor, refletida para o estator, é de 10 A.

De acordo com essas informações, o valor, em watts, da potência mecânica desenvolvida no eixo do rotor é
A tensão de rotor-bloqueado induzida no rotor de um motor de indução de rotor bobinado, na frequência nominal, é de 90 V. Sabendo-se que, para uma determinada carga, o escorregamento do rotor é de 5%, então, nessa condição de operação, o valor, em volts, da tensão induzida no rotor é
Um motor de indução de quatro polos aciona as pás de um misturador industrial. O misturador contém um líquido, cuja viscosidade é proporcional à velocidade de rotação que, por sua vez, reflete no torque mecânico. Esse torque mecânico, para a região em torno do ponto de operação, pode ser aproximado pela função Torque = 0,3 n [Nm], em que n é a velocidade de rotação em rpm.
Sabendo-se que o motor é alimentado por uma rede elétrica de 60 Hz e que o seu escorregamento é de 2%, então, o valor, em Nm, do torque resistente da carga é
Um motor síncrono trifásico, ligado em Y, é conectado a uma fonte de tensão trifásica ideal, cujas tensão de fase e frequência são 220 V e 60 Hz, respectivamente. A reatância síncrona do motor é igual a 5 O, e a tensão interna por fase gerada é de 250 V.
Desconsiderando-se qualquer tipo de perdas, o valor, em kW, da máxima potência que esse motor pode fornecer é
