Na captação superficial de sistemas de abastecimento de água, é comum a construção de caixas de areia com a finalidade de retirar esses sólidos minerais e proteger as bombas da estação elevatória. As areias que prejudicam o sistema são aquelas com diâmetros maiores que 0,2 mm e velocidade de sedimentação crítica de projeto de 0,021 m/s. Em uma captação superficial, foi projetado um desarenador com largura de 2 m, para tratar uma vazão captada de 210 L/s.

Sabendo que a norma brasileira, por segurança, determina um acréscimo de 50% ao comprimento calculado para a caixa de areia, o comprimento final mínimo de projeto dessa estrutura hidráulica será de:

No estudo e desenvolvimento de máquinas hidráulicas, utiliza-se a teoria da semelhança para prever o desempenho de um protótipo a partir de ensaios em modelos. Parte-se da suposição de que máquinas geometricamente semelhantes trabalham em condições de semelhança desde que tenham o mesmo rendimento. Adotando como variável geométrica o diâmetro do rotor, com a velocidade de rotação expressa em rpm, são obtidos os seguintes adimensionais:




Um modelo ensaiado na rotação n1 de 1750 rpm possui diâmetro do rotor D₁ igual a 169 mm e trabalha no ponto X recalcando uma vazão Q de 12 m³/h, elevando uma altura H de 11 m.

Se um protótipo, geometricamente semelhante ao modelo, está trabalhando com a mesma rotação n₂ de 1750 rpm, com um rotor de diâmetro D₂ igual a 178 mm, o ponto de funcionamento homólogo de X é:

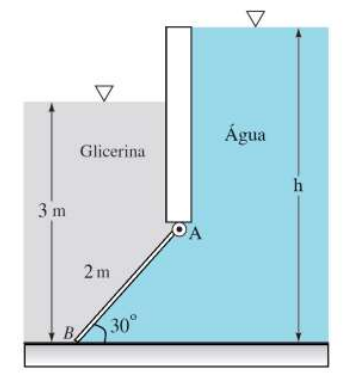

A comporta AB retangular é articulada em A e está apoiada sobre um fundo liso em B. Possui uma massa homogênea de 200 kg e 1,5 m de largura. Os fluidos estão a 20⁰ C e os pesos específicos da água e da glicerina são respectivamente 12.350 N/m³ e 9.790 N/m³ . Considere a gravidade igual a 9,8 m/s² .





A força no ponto B será zero para a profundidade h da água de:

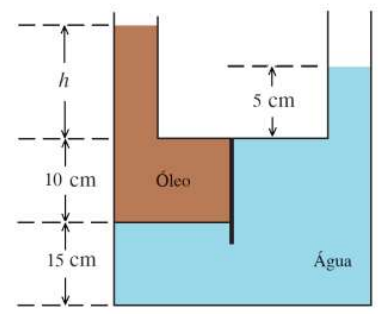

Um tanque contém água e óleo imiscíveis a 20⁰ C. A massa específica do óleo é de 898 kg/m³ e a da água é de 998 kg/m³ .






O valor de h é:

A única parcela do BDI que pode ser considerada uma taxa ou um tributo municipal é o(a):
