CESGRANRIO - 2012 - TRANSPETRO - Técnico de Manutenção Júnior - Elétrica
limpar filtros
Questões por página:


A figura acima mostra o diagrama de acionamento da bobina de uma contator. A mesma lógica de acionamento pode ser reproduzida por um CLP (Controlador Lógico Programável), o qual pode ser programado utilizando a linguagem ladder. O diagrama ladder que possui a mesma lógica do circuito da figura acima é

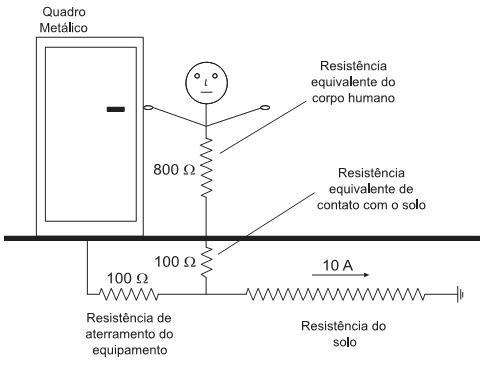

A figura acima mostra, de forma simplificada, um indivíduo em contato com um quadro metálico de distribuição acidentalmente energizado. A corrente de curto-circuito fase-terra é de 10 A, conforme indicado na figura.

De acordo com as informações apresentadas, o valor, em volts, da tensão de toque a que esse indivíduo está submetido é
Em uma instalação elétrica, há três circuitos trifásicos a quatro fios. Sabe-se que os circuitos são equilibrados, que não há presença de terceiro harmônico e que o condutor neutro é protegido contra sobrecorrente. As bitolas dos condutores de fase de cada circuito são, respectivamente, 25 mm2 , 35 mm2 e 70 mm2 .
De acordo com essas informações e considerando-se a norma ABNT NBR 5410:2004, os valores, em mm2, das bitolas dos condutores neutros desses circuitos, respectivamente, são:

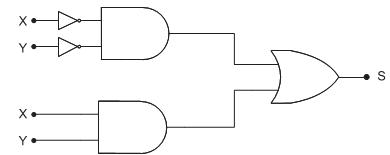

A figura acima mostra um circuito lógico, em que S é a função lógica, e X e Y são variáveis lógicas.
A equação booleana de S, em função de X e Y, é

O neutro do transformador que alimenta uma instalação elétrica é solidamente aterrado. As massas dessa instalação são ligadas a eletrodos de aterramento distintos ao do eletrodo de aterramento do transformador.
O esquema de aterramento dessa instalação é
