Considere uma fonte trifásica equilibrada com conexão em estrela a quatro fios (três fases, denominadas A, B e C e um neutro denominado N), com sequência de fase ABC.

Qual o ângulo, em radianos, entre a tensão de linha VAB (tensão entre as fases A e B) e a tensão de fase VAN (tensão entre a fase A e o neutro) da fonte?



Uma fonte de tensão monofásica senoidal (Fonte CA), com valor de pico de 200 V e frequência de 60 Hz, está ligada em série com uma fonte de tensão contínua (Fonte CC), com valor de 50 V. As duas fontes alimentam uma carga puramente resistiva, conforme apresentado na figura acima.
Qual o valor eficaz da tensão, em volts, na carga resistiva?



Duas cargas elétricas estão posicionadas a uma certa distância uma da outra, conforme mostra a figura acima. Num ponto intermediário P, é colocada uma carga de prova positiva.
Qual o valor da carga Q, em µC, para que a resultante das forças em P seja nula?

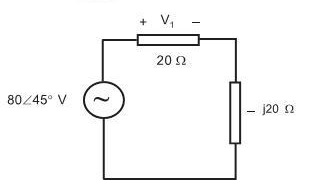

O circuito elétrico da figura acima é formado por uma fonte de tensão alternada que alimenta duas impedâncias, cujos valores são dados no circuito.

O valor do fasor de tensão V1, em volts, medido sobre o resistor de 20 ohms, é



Considere o circuito resistivo da figura acima, alimentado por duas fontes de tensão contínuas. Com base nos valores da figura, qual a tensão, em V, no nó marcado pela letra X?
